Правильный септик своими руками

0

Канализация — одна из важнейших инженерных систем загородного дома. От её правильной и бесперебойной работы во многом зависит уровень комфорта проживающих в коттедже. Зачастую начинающие застройщики, стремясь сэкономить, торопятся сделать септик без должных знаний о поглощающей способности грунта на участке, уровне грунтовых вод и санитарных норм, применяемых к данному типу сооружения. В результате септик превращается в обычную выгребную яму, заполненную водой.

Дело усугубляется тем, что раскапывать трубы или лезть в уже введённые в эксплуатацию колодцы, наполненные «чёрными и серыми водами», чтобы ликвидировать поломку или провести модернизацию, ни у кого нет желания. Выход один — сделать сразу всё, как надо, с первого раза, а поможет вам в этом опыт пользователя портала с ником PavelTLT.

Содержание статьи:

  • Как сделать самодельный септик из железобетонных колец.
  • Как провести гидравлические испытания канализационного трубопровода.
  • Сколько стоит сделать септик из Ж/Б колец.

Септик своими руками


PavelTLTПользователь FORUMHOUSE

Септик из бетонных колец я начал строить в 2013 году, ещё до начала возведения дома. Спланировал всё заранее, а также учёл точку выхода канализационной трубы из фундамента. Первым делом выкопал котлован для колец размером 2000х4000 мм и глубиной 3000 мм. Котлован копал экскаватор-погрузчик.

Механизированным способом котлован выкопали за 1 час, вынув 24 куб. м грунта. Стоимость копки (прим.: здесь и далее цены указаны за 2013-16 годы) — 1500 рублей за 1 час. Сумма минимального заказа – 4 часа. 1 час пользователь заплатил за дорогу, т.к. участок находится от города в 15 км.

Важно: практика показывает, что чаще всего на земляные работы выгоднее привлекать технику, чем пытаться выкопать котлован силами наёмных рабочих. Чтобы не гонять трактор или бульдозер несколько раз на копку септика, а потом траншеи, лучше подгадать так, чтобы сделать за один раз максимальное количество работы. Например, пользователь заказал экскаватор, чтобы вырыть фундамент, выровнять участок и заодно выкопать яму под септик.

Следующий шаг — копка траншеи от дома до септика для укладки канализационной трубы «110-ки» длиной 10 метров.

Глубина траншеи от 1400 до 1600 мм, т.к. соблюдался уклон в 2 см на 1 погонный метр трубы. Также делался запас на выравнивающую песчаную «подушку» толщиной 100 мм с расчётом, что трасса войдёт в котлован на глубине 1500 мм.


PavelTLT

Ширина траншеи примерно 35 – 45 см. Копал её 1 чернорабочий. Всего он вынул 6 кубов грунта, на что у него ушел один день. Заплатил за эту работу 1000 руб. и накормил рабочего хорошим обедом.

Затем пользователь купил «рыжие» канализационные трубы, предназначенные для укладки наружной части трассы, идущей в земле. Это:

  • Канализационные трубы диаметром 110 мм и длиной 3000 мм. 5 шт. по цене 631 руб. за 1 шт. Итого: 3155 руб.
  • Поворот под 45 градусов. 2 шт. по 69 руб. Итого: 138 руб.
  • Заглушки – 2 шт. по 41 руб. Итого: 82 руб.
  • Стальная труба диаметром около 16 см — «гильза» для вывода канализационной трубы через фундамент. 1шт. длиной 2500 мм. Итого: 900 руб.

Уложив и смонтировав трубы на дне траншеи, пользователь решил произвести гидравлические испытания системы до того, как трасса будет засыпана грунтом. Для этого он заглушил вывод канализационной трубы в котловане, а в вертикальный отвод в «доме» залил 5 литров воды.

В результате заглушка не выдержала давление столба воды на вертикальном участке и вылетела. При второй попытке PavelTLT повернул конец трубы в котловане так, чтобы заглушка упёрлась в стенку ямы.

Снова залил в трубопровод воду и стал следить за уровнем (зеркалом) воды в вертикальном отводе.


PavelTLT

Из-за перекоса последней секции трубопровода появилась небольшая течь. За 1 час вода в вертикальном отводе опустилась от верха вниз примерно на несколько сантиметров. Буду дорабатывать участок, где идёт утечка. На мой взгляд, лучше заранее всё проверить, чем закопать трубы на авось, а потом думать куда деваются стоки.

Монтаж колец под железобетонный септик

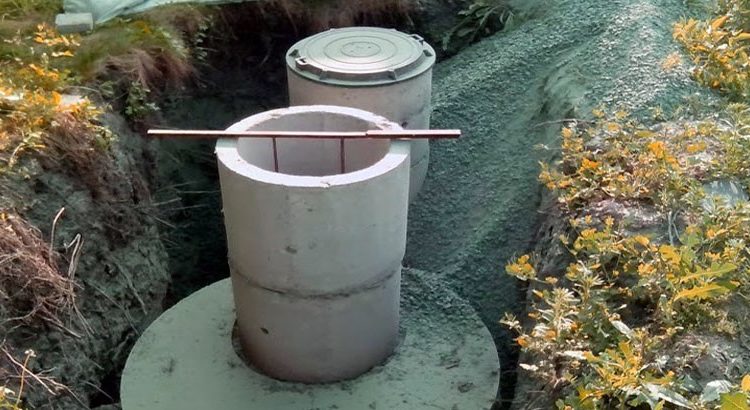

Септик пользователя представляет собой классическую и хорошо отработанную схему из бетонных колец, объединённых в два колодца соединённых переливами.

Первый колодец имеет герметичное дно, второй — фильтрующий, без дна, будет перфорирован и обсыпан щебнем.

Данная схема септика «работает» только при низком уровне грунтовых вод и хорошей поглощающей способности грунта. При высоком УГВ второй колодец вскоре окажется затоплен грунтовыми водами со всеми вытекающими из этого негативными последствиями.

В этой статье рассказывается, как сделать поверхностный септик из еврокубов при высоком уровне грунтовых вод. По словам пользователя, сначала он хотел купить «гостовские» бетонные кольца. Поискав, нашел следующие предложения:

  • бетонное кольцо диаметром 1500 мм – 3840 руб.;
  • бетонное кольцо диаметром 700 мм – 1580 руб.;
  • переходная крышка с кольца диаметром 150 см на кольцо диаметром 70 см – 3800 руб.;
  • дно для бетонного кольца – 5300 руб.

Последняя сумма (дно для первого герметичного колодца) совершенно не вписывалась в запланированный бюджет. Спросив у производителя почему дно стоит так дорого, пользователь выяснил, что дно на кольцо диаметром 1500 мм идет диаметром 2000 мм. Отсюда и высокая цена.


PavelTLT

Сначала я хотел залить дно первого колодца бетоном-самомесом, но решил поискать ещё. В итоге нашел «негостовские» подходящие мне кольца и дно, которые делают местные небольшие производства, по демократичной цене и хорошего качества. В итоге я купил:

  • дно диаметром 1800 мм — 1 шт. — 2400 руб.;
  • кольцо диаметром 1500 мм, высотой 900 мм – 2 шт. — 3100 руб.;
  • кольцо диаметром 1500 мм, высотой 600 мм – 2 шт. — 2500 руб.;
  • крышка «15» с отверстием на кольцо диаметром 700 мм – 2 шт. — 2400 руб.;
  • кольцо диаметром 700 мм, высотой 600 мм – 4 шт. — 1250 руб.;
  • полимерно-песчаный люк – 2 шт. — 1250 руб.
Доставка колец грузовиком с манипулятором и их монтаж обошлись в 3 тыс. руб.

При монтаже колец первого колодца стыки обмазали цементно-песчаным раствором, а между кольцами второго (фильтрационного) колодца вставили (для дренажа) обломки плоских камней.

На картинке ниже видно, что глубина котлована и траншеи совпали, а верх кольца выступает на запланированную величину.

Монтаж люков пользователь оставил «на потом».

Для проверки колодцев, PavelTLT, из арматуры «12-ки», сварил лестницу длиной 3 м, по которой можно спустится вниз для ревизии системы.

Следующий этап – доработка фильтрационного колодца и окончательная гидравлическая проверка собранной канализационной системы.

Монтаж переливов в септике и гидравлические испытания канализационного трубопровода

Для создания фильтрационной «подушки» второй колодец аккуратно обсыпали гранитным щебнем фракции 5-20.

Всего пользователь заказал, с учётом дальнейшего строительства фундамента котельной и заливки стяжки тёплого пола, около 10 тонн щебня. Щебень + доставка обошлись чуть меньше 14 тыс. руб.

Также пользователь задумал увеличить фильтрующую способность второго колодца, пробурив отверстия в стенках кольца. Но для начала надо проверить герметичность системы, т.к. с момента укладки труб в траншею прошло много времени.

Гидравлические испытания состоят из нескольких шагов:

  1. Заглушаем выход канализационной трубы заглушкой, чтобы она не вылетела под давлением воды.
  1.  Наполняем верхний отвод водой.
  1. Следим за уровнем «зеркала» воды.

PavelTLT

Почти сразу я увидел, что вода уходит. Значит система не герметична. Пошел искать утечку. Хорошо траншею ещё не засыпал.

После осмотра труб выяснилось, что вода сочится из крайнего к септику стыка.

По словам пользователя, скорее всего при монтаже подвернулся уплотнитель. Решение проблемы — поставить 1 трубу большей длины, чтобы уменьшить количество стыков и тщательнее проводить монтажные работы.

Также PavelTLT занялся перфорированием стенок колодца. Выяснилось, что дело это сложное, долгое и муторное. Отверстия бурились коронкой диаметром 45 мм мощным перфоратором. При попадании зуба коронки в арматуру его ломало, или перфоратор выбивался из рук. Сделав несколько отверстий самостоятельно, пользователь решил нанять на эту работу помощников, и вот что в итоге вышло:

  • Первый рабочий за 8 часов пробурил 70 отверстий.
  • Второй рабочий смог за 7 часов пробурить только 45 отверстий. Не сумев пару раз удержать заклинивший перфоратор в руках и получив инструментом по голове, подсобник отказался от работы.

Расходы:

  • Оплата труда рабочих за 2 дня — 2.4 тыс. руб.
  • Сломано 3 буровые коронки – 1170 руб.

Итого: на бурение 115 отверстий потрачено 3570 руб.

После расчётов пользователь выяснил, что перфорация кольца составила 8% от общей площади стенок (с учётом щели между двумя кольцами), при требуемом минимальном коэффициенте 10%. Вычислив необходимую площадь оставшейся площади перфорирования (0.24 кв. м), PavelTLT взялся за инструмент сам.

В первую очередь пользователь пробурил отверстия диаметром 12 см под вывод канализационной «110-й» трубы и переливы.

Отверстие сначала бурилось коронкой, а потом расширялось лопаткой-зубилом.

Затем расширил уже пробурённые отверстия, превратив их в вертикальные щели и, тем самым, увеличив площадь перфорации.


PavelTLT

Я в общей сложности сделал 14 щелей 300 х 45 мм, общей площадью 0.34 кв. м. Значит, общая площадь перфорации больше 10%.

Расширять сделанные отверстия бурением проще, чем делать новые.

На этом этапе, строительство септика вошло в завершающую фазу.

Итак, в септик ввели «рыжую» канализационную трубу.

Для упрощения монтажа стыки труб промазывались жидким мылом.

Перелив также сделан из «рыжей» трубы.

Тройники – из серой.

Нижняя часть тройников удлинена обрезками труб длиной по 35 см.

На финише пользователь провёл стресс гидравлические испытания.

Для этого, чтобы не использовать компрессор и предварительно, как следует заглушив отверстие вывода в септик, PavelTLT смонтировал в доме вертикально поставленную трубу.

Длина трубы 1500 мм.

Итого: высота водяного столба – 1500 мм (труба в доме) + 1500 мм высота вертикального ввода, закопанного в траншее = 3 метра = 0.3 атмосферы. Это превышает величину испытательного давления, необходимого для проверки трубопроводов систем водоснабжения и канализации, сделанных из полимерных материалов в 2 раза.

Вода налита в систему по верхний срез трубы.

Выждав примерно 1.5 часа, пользователь долил воды, чтобы система «устаканилась».

Заполненный водой канализационный трубопровод оставили на 17 часов. Вода немного ушла.

Взяв стеклянную банку ёмкостью 1 литр, пользователь долил воду в трубу и по оставшемуся количеству жидкости (почти ничего не осталось) в банке узнал, сколько всего ушло воды.


PavelTLT

Утечка воды составила около 1 литра на 15 метров трубы за 17 часов. Это 0.065 литра в минуту на километр трубы при нормативе 0,6 литра, а значит, в 10 раз меньше нормируемого значения. Гидравлические испытания канализации пройдены!

В завершении работ пользователь замазал все щели и проходы труб в колодцах цементно-песчаным раствором.

Когда раствор высох дополнительно покрыл его жидким стеклом.

Особое внимание уделяем примыканию нижнего кольца септика к днищу.

Смонтировал вентиляционную трубу (приточку).

Тяга воздуха — связь между септиком и атмосферой, обеспечивается фановой трубой.

Окончательно обсыпал фильтрационный колодце щебнем.

Закопал траншею и септик.

Выровнял участок трактором.

Всего на строительство септика пользователь потратил 34 тыс. руб.

В видео показана система беспроблемной канализации для загородного дома.
