Как умельцы портала FORUMHOUSE организовывают дачно-шашлычный досуг. Отдых на любой вкус: барбекю, мангалы, площадки…
Процесс благоустройства участка обязательно включает строительство зоны отдыха – это может быть просто площадка под садовую мебель и мобильный мангал, беседка с уличной печью или полноценный печной комплекс. В материале собраны несколько примеров реализации зон отдыха – кто-то берет такие идеи за основу, а для кого-то они становятся катализатором к воплощению собственных замыслов.
Содержание:
- Барбекю нетрадиционной сборки: из газосиликатных блоков
- Садовый печной комплекс мини: с подробной инструкцией
- Дешево и сердито: мангал за 3 часа из старого компрессора
- В стиле минимализма: площадки для отдыха
Барбекю нетрадиционной сборки: из газосиликатных блоков
Оказывается, уличную печь можно делать не только по месту, выкладывая ряд за рядом, но и, допустим, в гараже, на верстаке, без необходимости определенное количество времени стоять в наклоне.
GimmiУчастник FORUMHOUSE
Создание уличного камина немного не по традиционной схеме построения. В чем плюс? Все делается в удобной позе. В чем минус? Нужен более-менее сносный проект или чертеж.

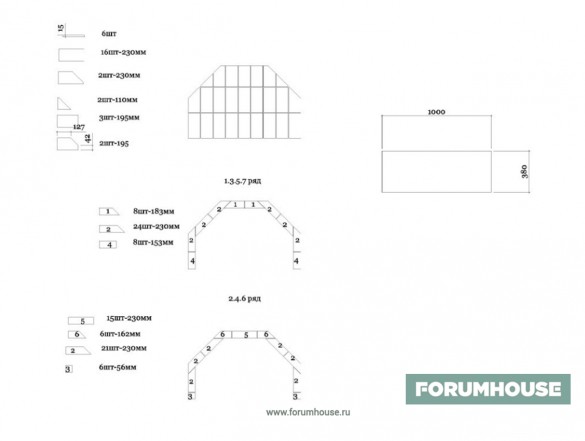

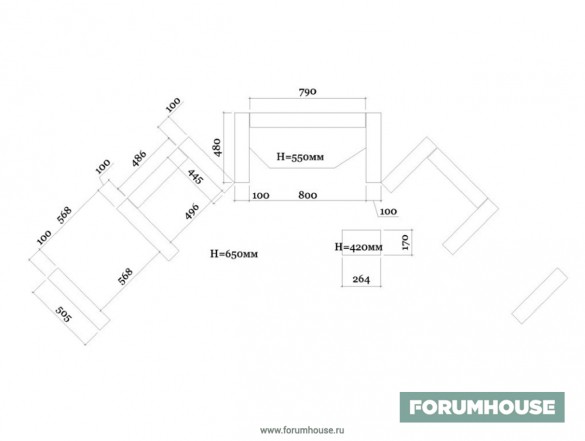

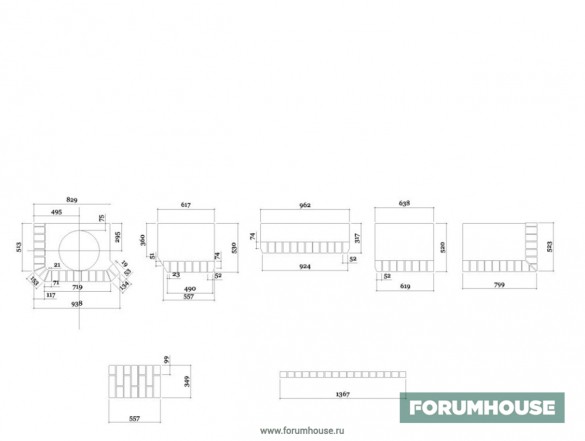

Чертеж есть.

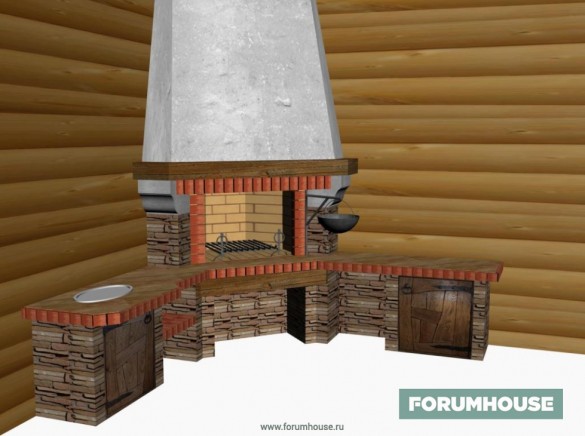

Как и визуализация.

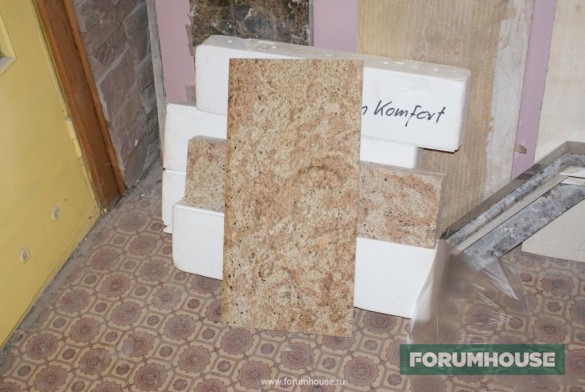

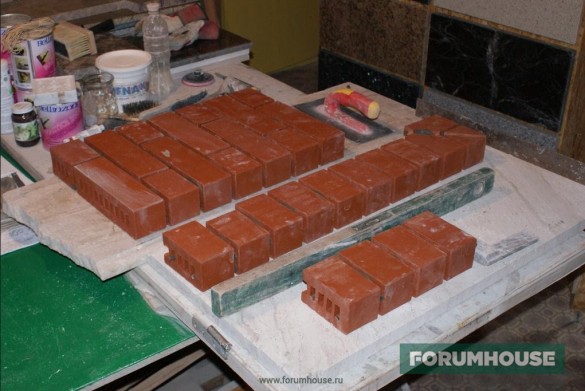

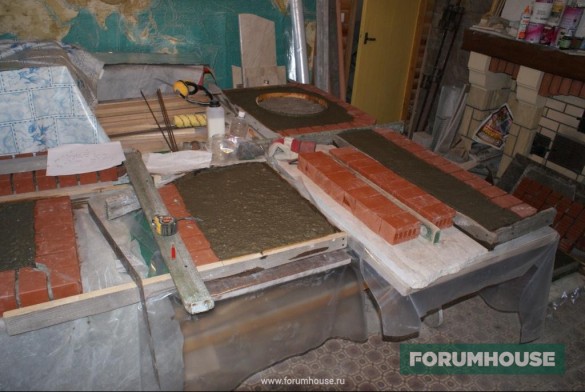

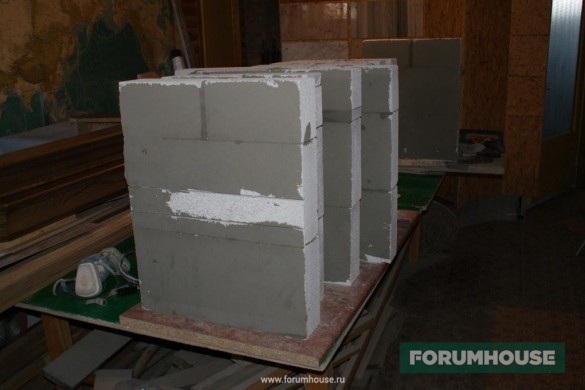

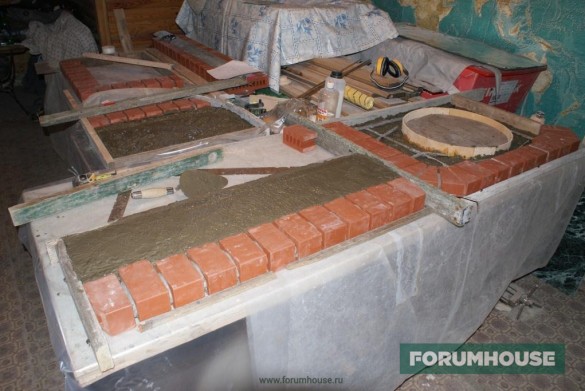

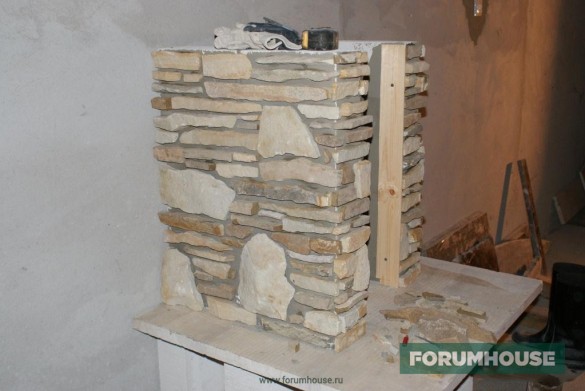

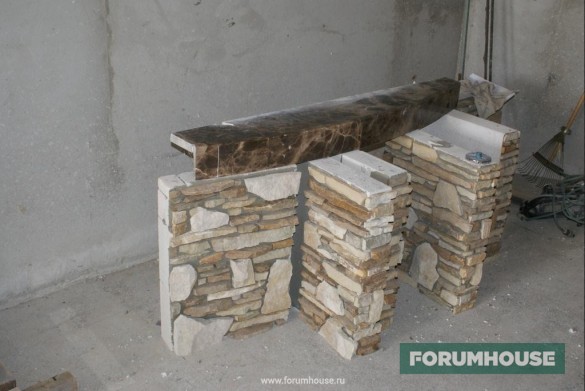

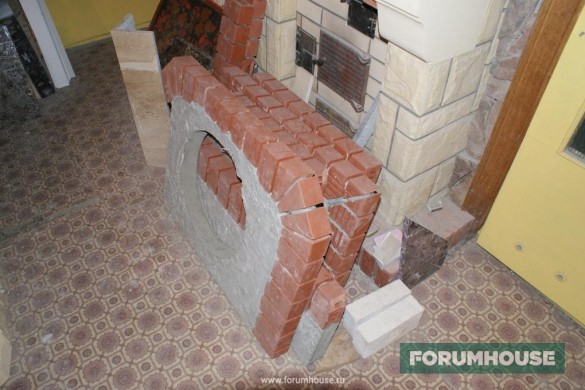

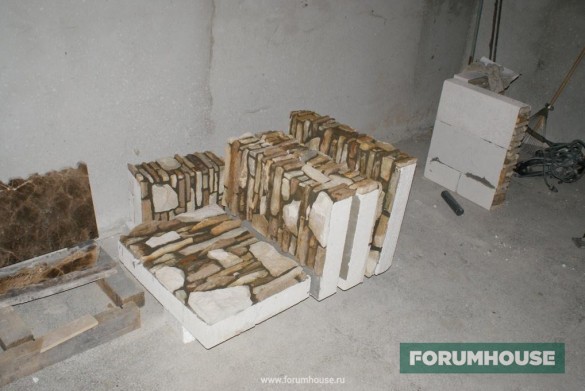

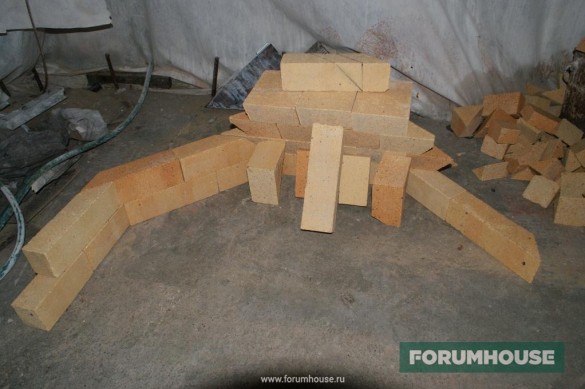

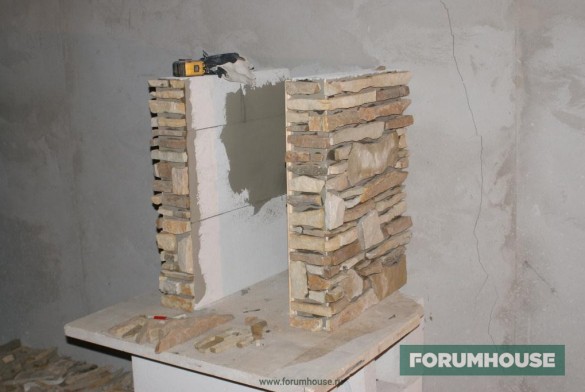

Можно заняться изготовлением деталей.

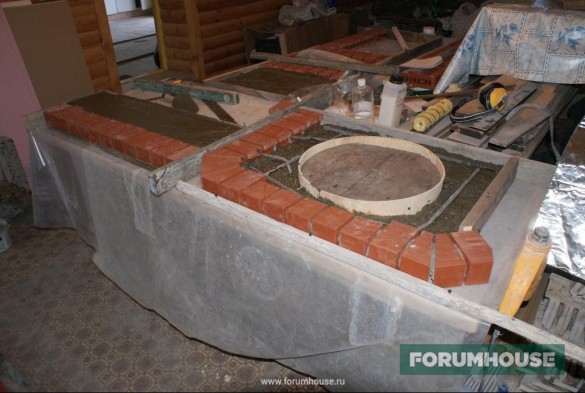

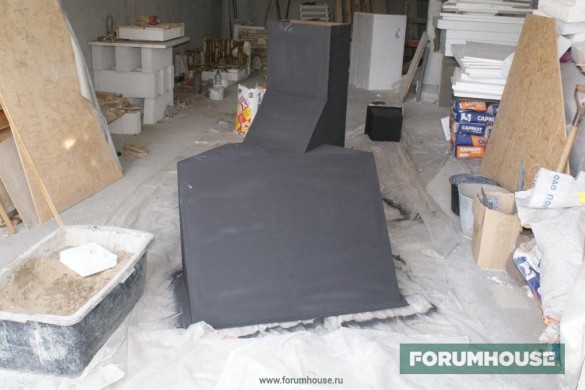

И сразу декором и колпаком.

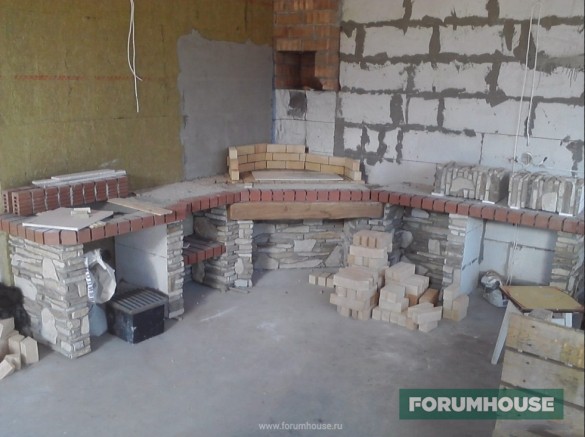

А когда все «запчасти» готовы, приступить к сборке.
И в готовом «к употреблению виде».

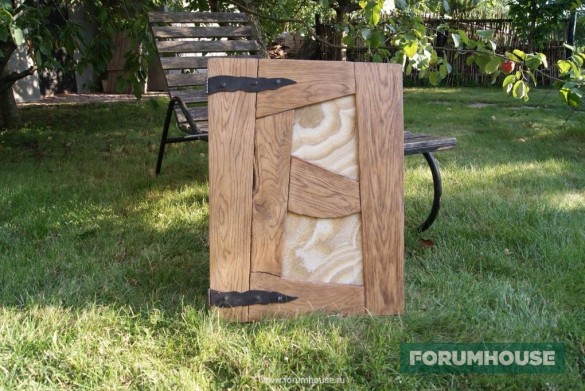

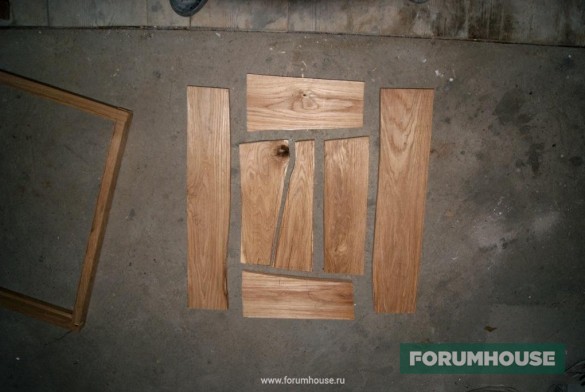

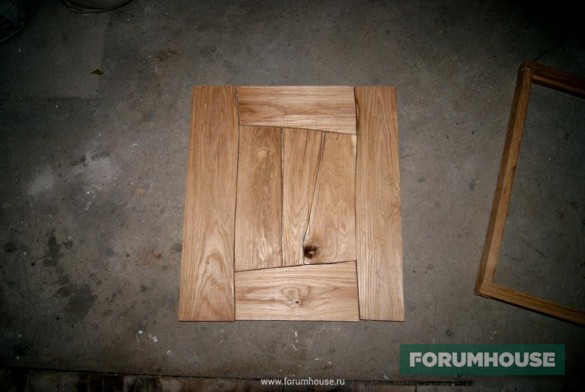

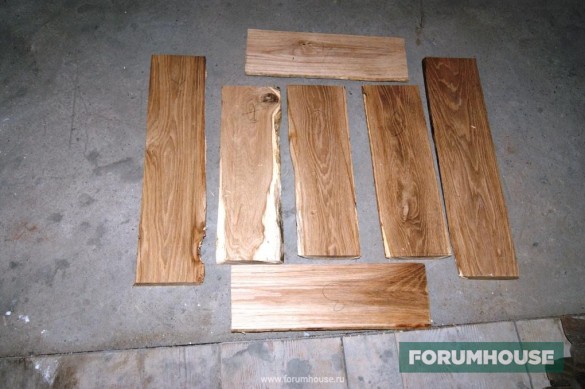

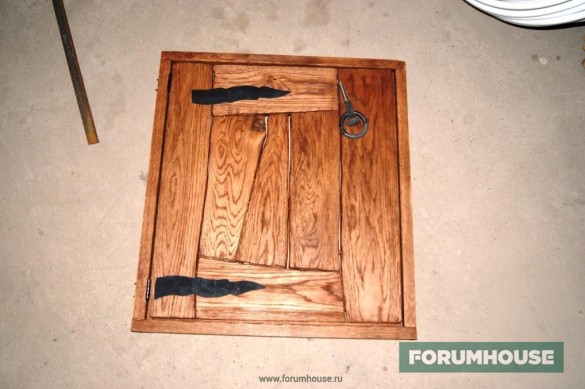

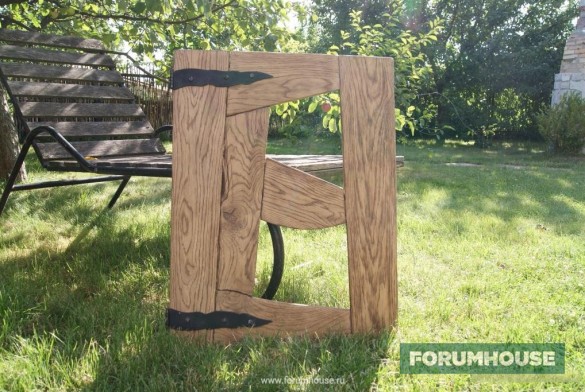

Поэтапная сборка деревянных дверок.
Gimmi
Кто-то спросит, и в чем фишка? В том, что это классическая схема изделия «на вынос». Кто не уверен, что сделает ровно – может воспользоваться ровным основанием и, к примеру, идеально положить кирпичи с одинаковым зазором. Если нет времени и всех нужных материалов – можно делать элементы постепенно, в любой последовательности, когда свободное время появляется. НО. Без четкого плана (проекта, чертежа) не получится.
Спецификация:
- Газосиликатные блоки – примерно 50 штук (перегородка).
- Облицовочный кирпич – 65 штук.

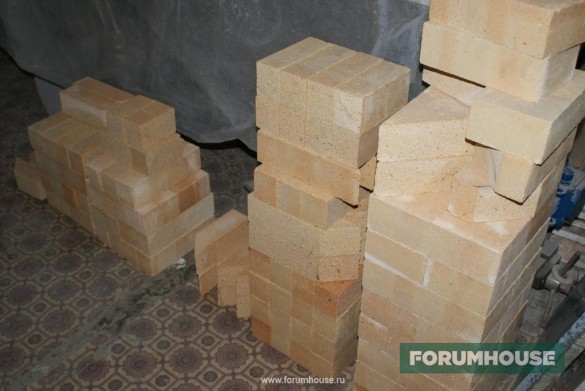

- Огнеупорный кирпич – примерно 90 штук.
- Листовой металл, толщиной 2 мм – на колпак.
- Облицовочный камень – примерно 4 м².
- Доборы – дверки, дубовые балки, клей, мелочевка.
Сварной колпак поставлен на кирпич, через огнеупорный герметик, по стойкам облицован магнезитовыми листами и оштукатурен (шубка).
Gimmi

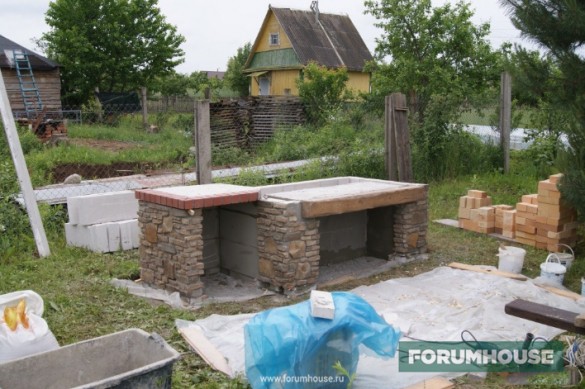

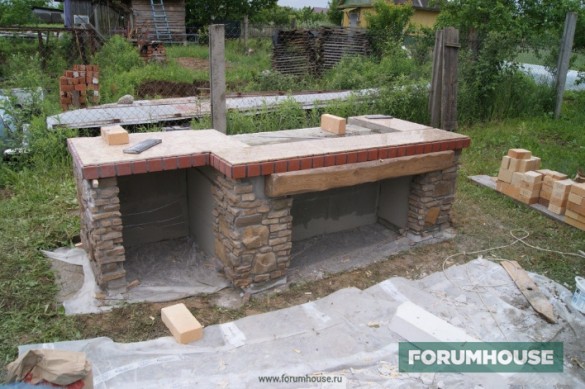

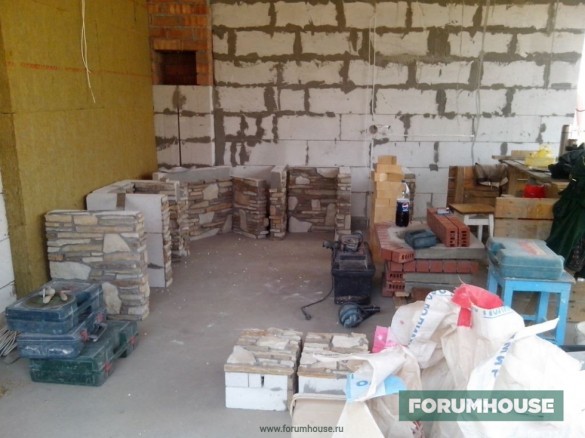

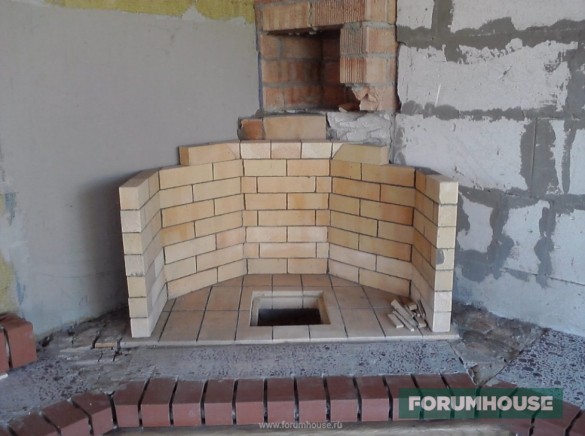

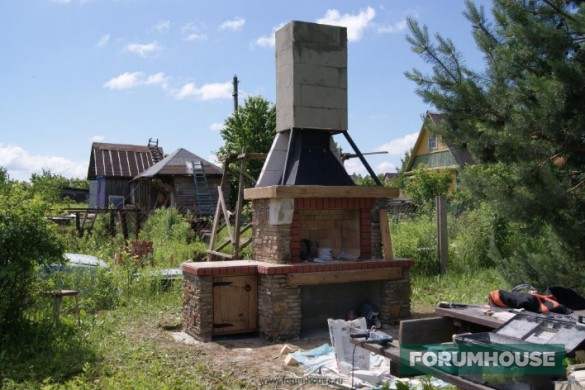

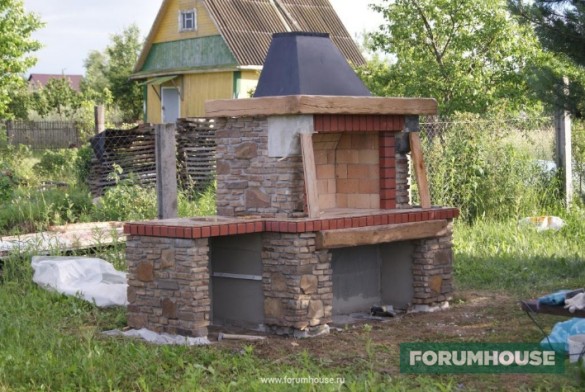

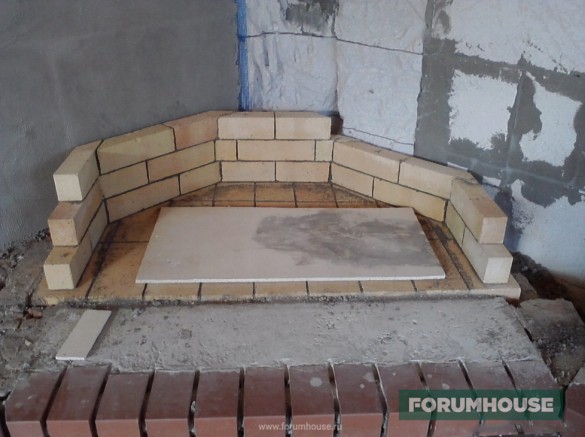

Уличный камин новый – взгляд на газосиликат и на облицовку – старый; из двух дней, выделенных погодой, один ушел на фундамент.

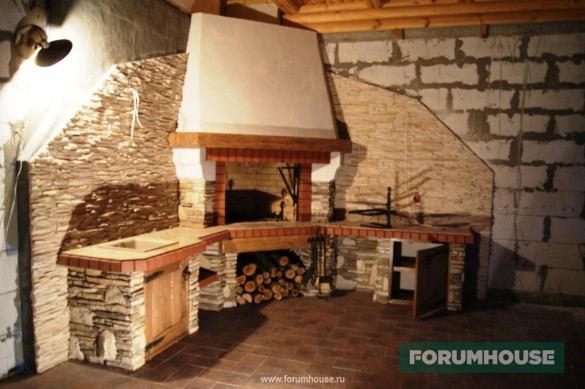

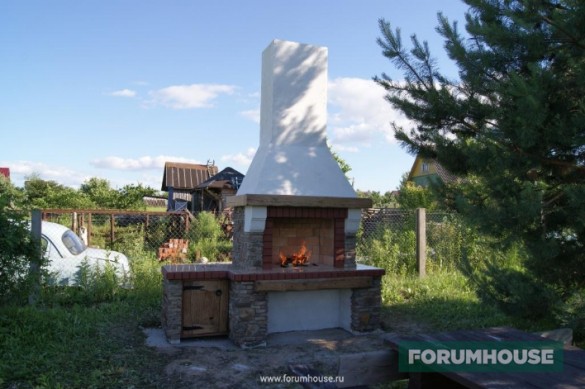

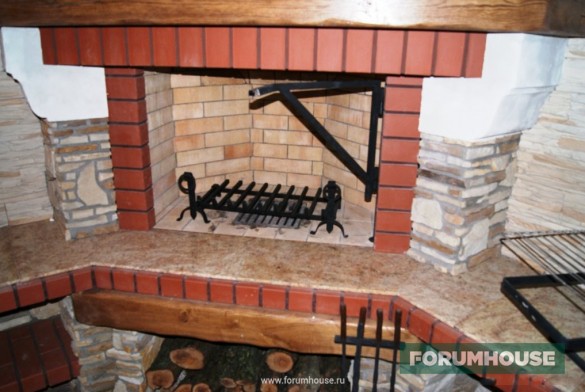

Окончание работ.
Gimmi
Размер портала – 800х600 мм; высота дымосборника – 600 мм; канал – 250х380 мм. Все на глаз/по таблице. Если уже – портал не смотрится; если ниже – будете биться головой и придется наклоняться; сечение дымохода – двух зайцев одним выстрелом: сразу и пропускная способность, и внешняя эстетика…
В дальнейшем будет так.

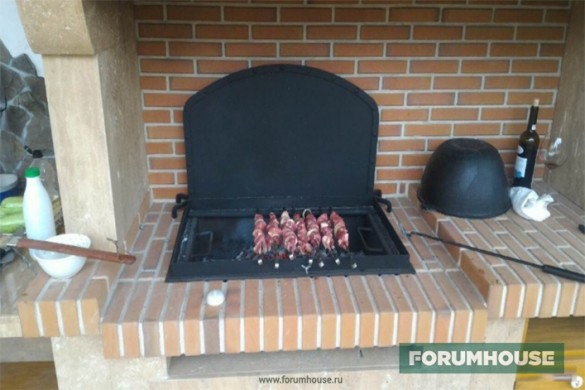

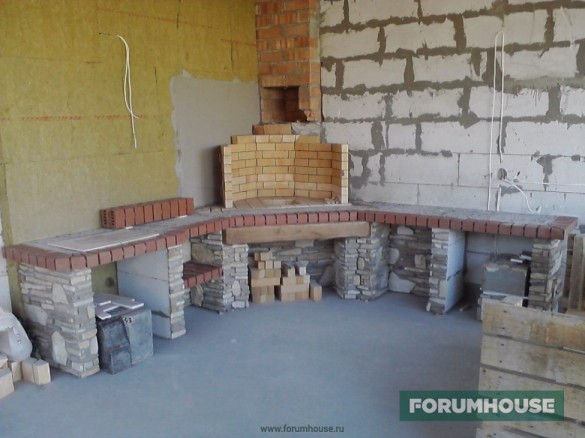

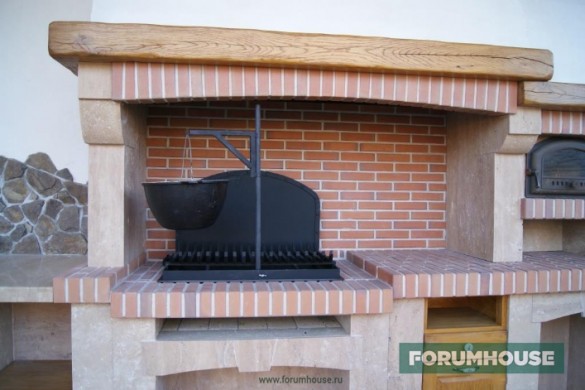

Еще из оригинального.

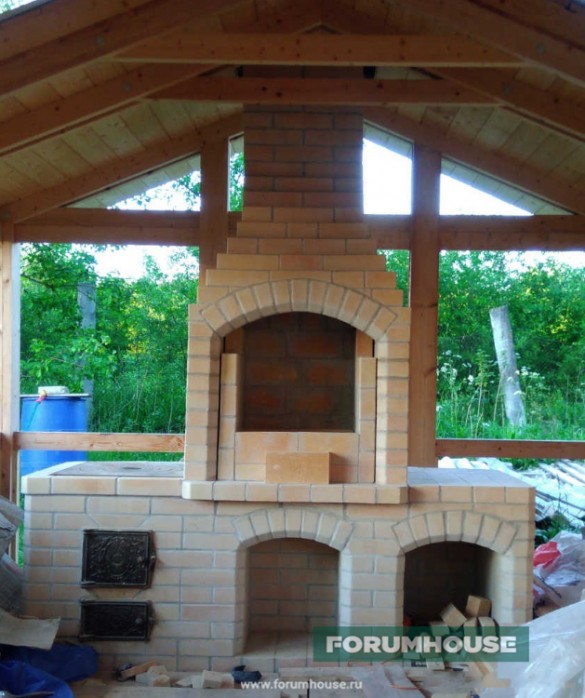

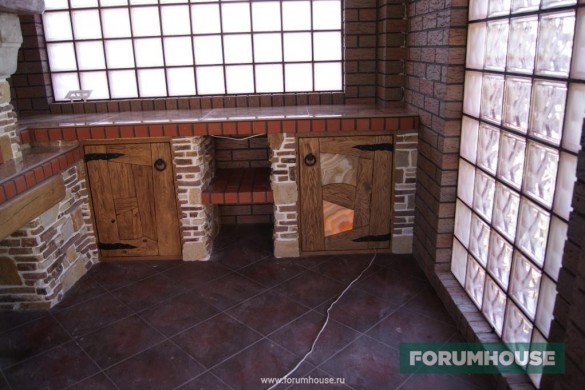

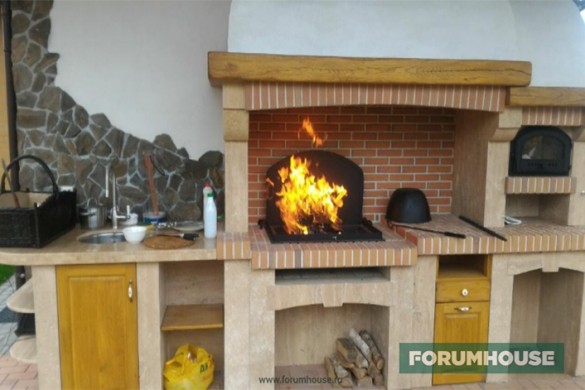

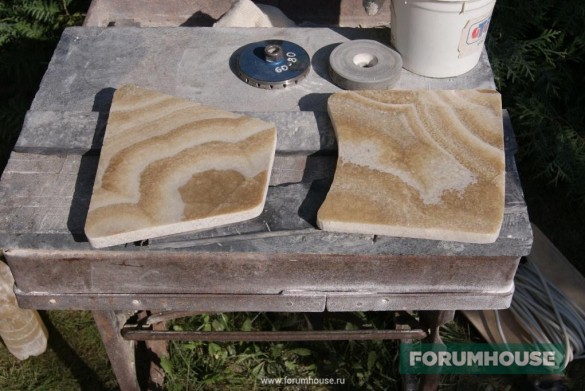

Печной комплекс: камин/мангал, русская мини печь, рабочая зона (столешница, мойка). Отделка: кирпич, дуб, травертин «Антик», декоративная штукатурка.
Садовый печной мини-комплекс: с подробной инструкцией
Печной комплекс может быть и компактным, что ничуть не умаляет его удобства и презентабельности.
abs100bkruУчастник FORUMHOUSE
Хочу поделиться, выстроенной за май прошлого года печкой под казан с мангалом. К кирпичу прикоснулся первый раз. Проект собирательный и минимизирован под 12-ти литровый казан и 6-7 шампуров. Все работает и зимой и летом! Плов не пригорает! Шашлык получается изумительный! Инструкцию прилагаю.
Инструкция по изготовлению
Материалы
- Печной кирпич М200 – 480 штук.
- Шамотный кирпич ША-8 – 65 штук.
- Специализированная сухая кладочная смесь (для бытовых печей и каминов).
- Пескобетон М300 – 17 мешков.
- Стальной уголок (50×50 мм).
- Арматура, диаметром 12 мм.
- Картон базальтовый.
- Гидроизоляция (рубероид).
- Анкера из нержавеющей стали для крепления топки (диаметр 10 мм) – 4 штуки.
- Уголки строительные для дверцы в поддувало (130×130 мм) – 4 штуки.
Комплектующие
- Топочная дверца со стеклом (351 LK).
- Поддувальная дверца (332 LK).
- Литая металлическая плита под казан (705×530 мм, обрезать болгаркой до 530×530 мм).
- Колосник в топку печи (250×250 мм).
- Колосник в мангал (PISLA HTT 12).
- Стальной уголок (50×50 мм).
Фундамент
Глубина котлована под плиту – 250-300 мм, подсыпка из ПГС (по две тачки щебня и песка); армирование – металлическими сетками, ячейка 100×100 мм; расстояние между армировкой – около 150 мм. Бетонирование – раствором из готовой пескоцементной смеси, без добавок.
Важно!
- Поверх плиты под первый кирпичный ряд слой гидроизоляции.
- Кладочный раствор не мешать «про запас», на выработку оптимально пять литров.
- Кирпич на «тело» предварительно замочить, минут на пять, пока все воздушные пузырьки не выйдут.
- Шамотный кирпич смачивается погружением.
- Зазор между стенками топки и каркаса около 5-7 мм, образуется посредством прокладки базальтового картона.

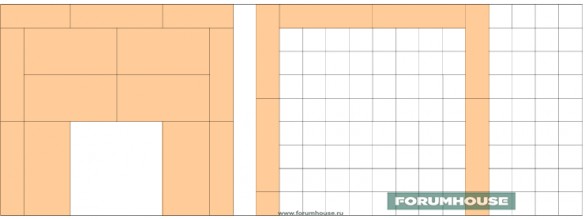

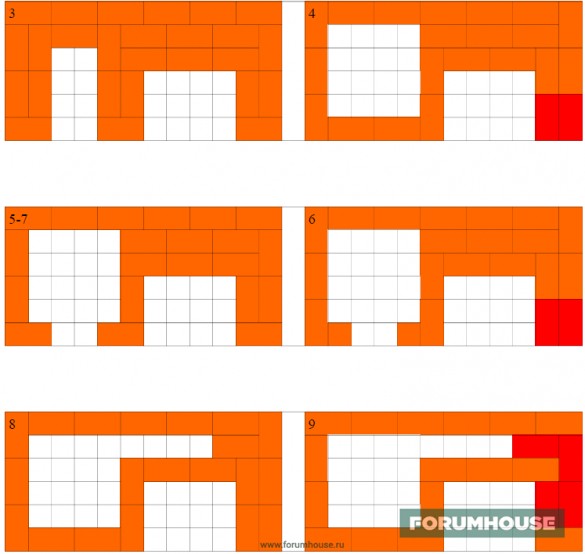

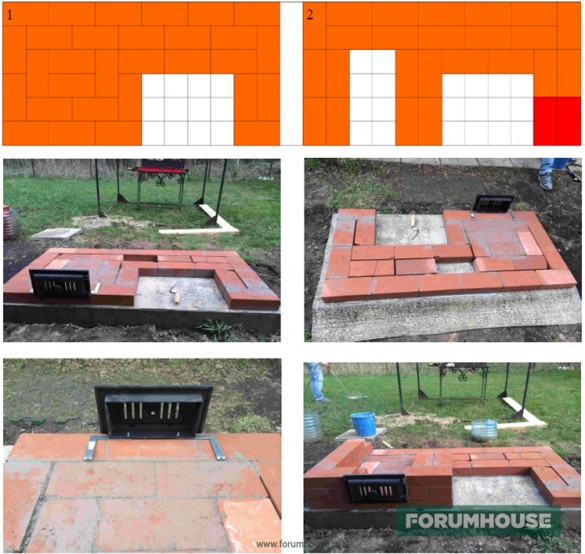

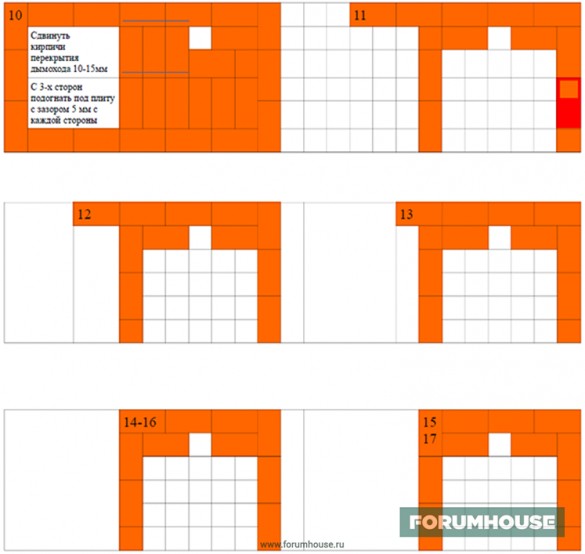

Порядовка

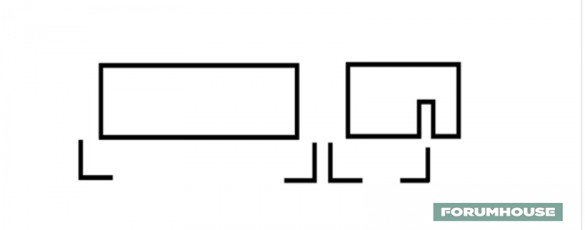

Расположение уголков.

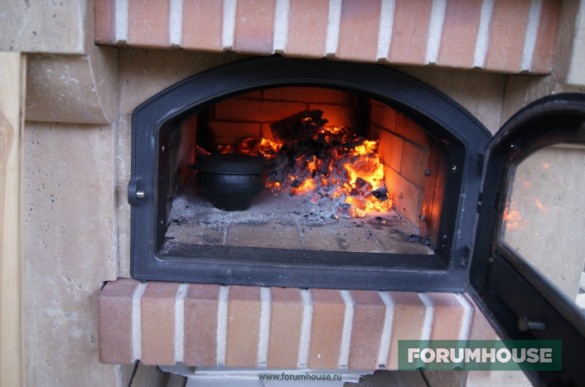

Топка.
Мангал.
Смета и временные затраты
abs100bkru
Если память не изменяет, то кирпич, плюс пескоцемент, плюс арматура, плюс уголки – порядка 17 тысяч рублей. Еще 10 тысяч на чугун и примерно 8 тысяч на кладочную смесь. Все выстроилось за майские выходные.

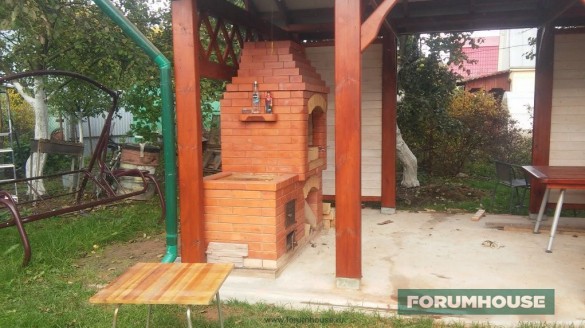

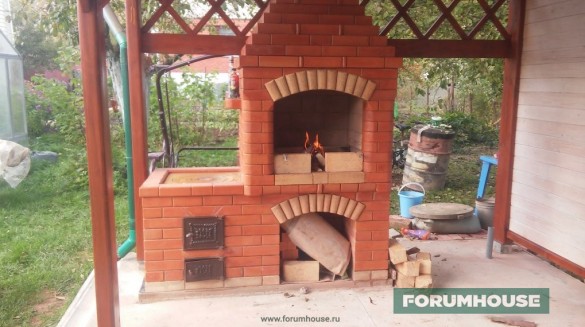

Строительство и итог.
Когда нет желания возиться с растопкой и дровами, используют «приблуду» на 20 кВт.
И газ – баллон спрятан в шкаф за печью.
С пылу, с жару – зервак.
У посетителей темы возникли вопросы по конструктиву.
ДеметрийУчастник FORUMHOUSE
Отлично! Крутой мангальный комплекс! Сам искал такое минималистическое решение. Остались некоторые вопросы, поясните, пожалуйста!
- Почему некоторые кирпичи на схеме обозначены красным?
- Не понял совсем схему с уголками, как они кладутся? Не врублюсь в картинку.
- Колосник для мангала получается не на всю топку?
- Как осуществлять чистку трубы (8-9 ряд)?
- Шамотным кирпичом спереди закрывается поддувало?
abs100bkru
Отвечаю:
- Почему-то при переформатировании в ПДФ так получилось.
- С уголками все, вроде, просто – на внешнем ряду делается пропил, чтобы уголок не торчал и не ржавел снаружи кладки. Где шамот стыкуется – укладываются два уголка в виде тавра.
- Практически на всю.
- Если поднять плиту, то получается замечательный доступ к горизонтальной части дымохода.
- Пока – да. В дальнейшем поставлю дверцу.
Горяныч
Очень здорово, спасибо большое, за такое подробное описание! Тоже никогда по крупному не работал с кирпичом, но желание есть. И еще есть несколько вопросов т. к. не все понял.
- Я так понимаю, что отдельной поддувальной дверки для топки вы не делали. Эту роль играет дверка зольника?
- Если не сложно сделайте пару фото мангал внутри. Не совсем «догоняю» без картинки совмещение мангала с дымоходом. Да и порядовка мангала, представленная в инструкции, дана не полностью и не совсем соответствует фото.
- На что в итоге укладывается плита казана?
Заранее благодарен.
abs100bkru
- Дверка зольника с регулируемыми прорезями – выполняет функцию поддувала.
- Мангал постепенно сужается до размера дымохода. Выберусь на дачу, сфотографирую изнутри.
- Плита казана лежит на шамотном кирпиче, поверх прокладки из базальтового картона в два слоя.

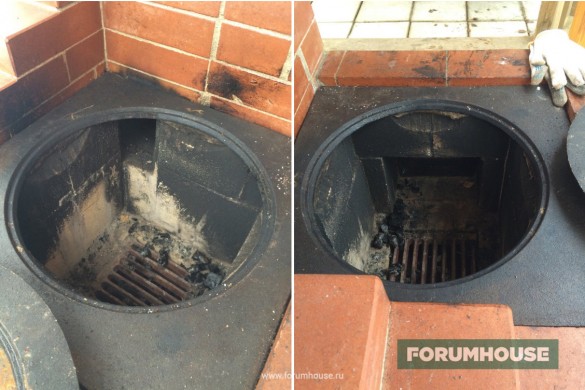

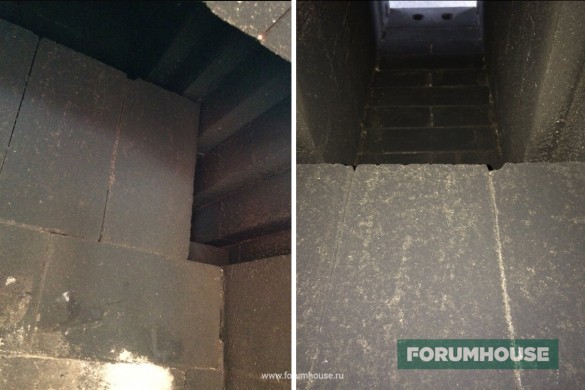

Обещанные фото, для наглядности.

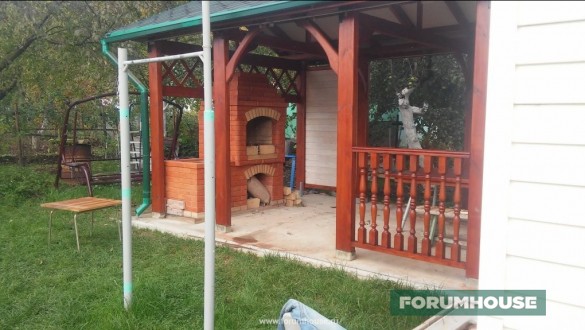

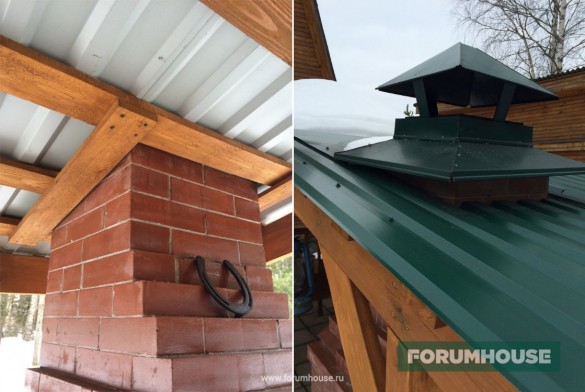

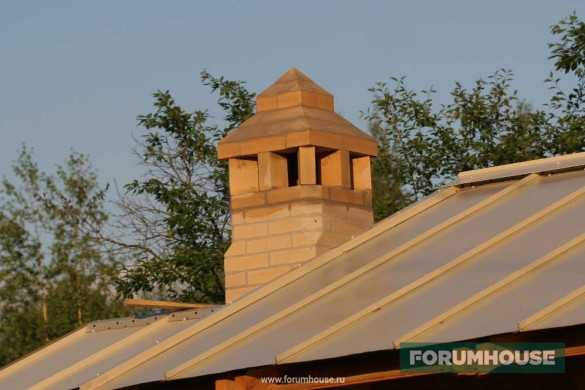

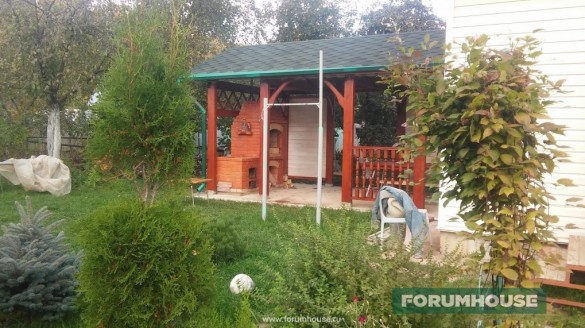

Крыша.
По поводу крыши также возникли вопросы.
Горяныч
Спасибо за ответ. Еще один практический вопрос по поводу навеса. Насколько я понимаю обрешетка под профиль деревянная. Не греется? Все-таки труба рядом. Меня, почему-то, толкает в сторону использования металлического профиля в качестве обрешетки.
abs100bkru
Через несколько часов использования в качестве камина (чисто ради эстетики) труба чуть-чуть теплая. Даже намека на нагрев обрешетки не заметил.

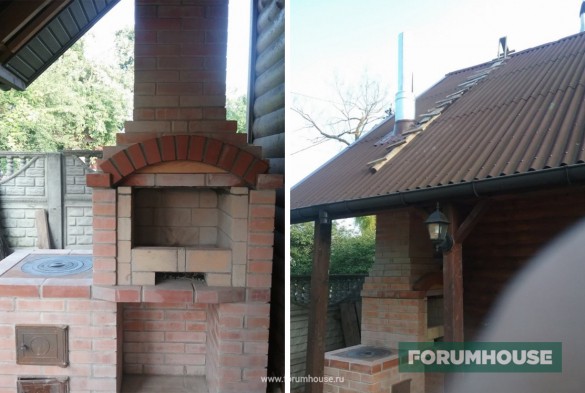

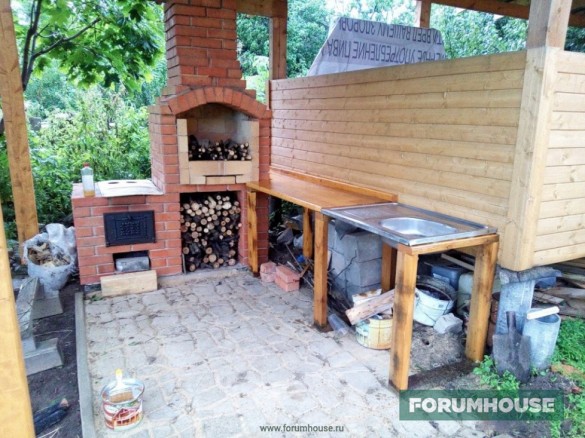

Воодушевившись примером топикстартера, его подробной инструкцией и пояснениями, похожие комплексы сделали еще несколько форумчан.

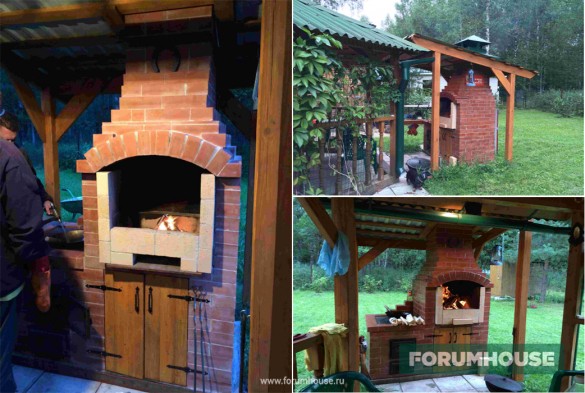

Горяныч.
bonick.
timon2006. От недостроя.
К «дострою».
Верх.
Eddyp.
vlad7979.
И все они выражают благодарность и признательность abs100bkru.
Дешево и сердито: мангал за 3 часа из старого компрессора
sharan1997Участник FORUMHOUSE
Нашел применение баллону от компрессора. Инструмент: болгарка, дрель, сварочник, термостойкая эмаль (до 900⁰ С). Ну, и сразу, как краска высохла, опробовал мангал на даче.

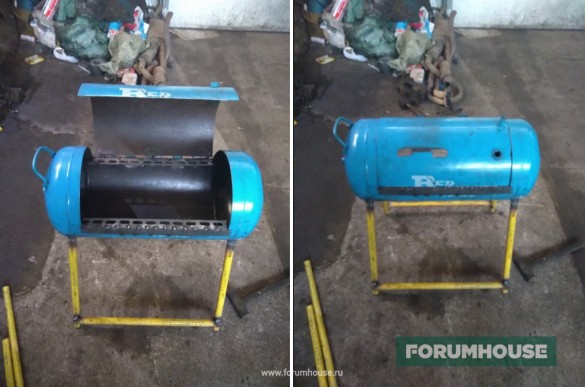

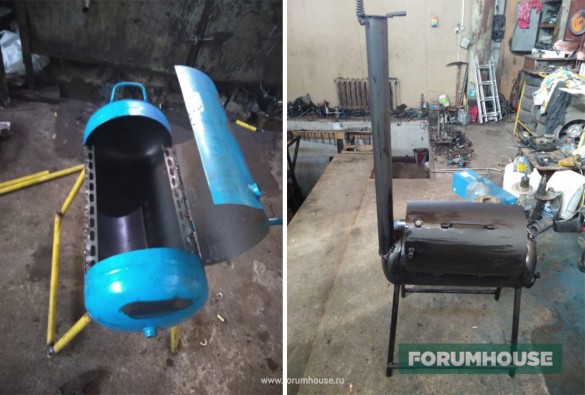

Процесс превращения б/у баллона в мангал.
Проба пера.
В стиле минимализма: площадки для отдыха
А поставить такой или другой мобильный мангал можно на площадку.
Например – как у nency.
Площадку под мангал и садовую мебель, размерами 6×3 м, она сделала вдвоем с дочерью, без спешки, за две недели.
- соседи отдали бревна;
- местный дедок распилил их на чурки по 250 мм высотой;
- от гниения обработали чурки масляной отработкой;
- покрасили специальной пропиткой;
- вырыли котлован мини-экскаватором;
- спилы установили на утрамбованную песчаную подушку и песком же их «забили», ушло около 0,5 м³.
Участникам портала она показалась неудобной, не особо эстетичной и недолговечной, но пока nency все устраивает.
nencyУчастница FORUMHOUSE
Много лет назад делала такую дорожку на даче у родителей – все нормально, только подкрашивают ее периодически, и подрезают траву между пеньками. Не претендую на признание своего творения, но плитка и подобное, в Москве надоели. Тем более, участок лесной, 24 дерева лет этак по 40. На мой взгляд, урбанизировать кусок леса – тоже не самый лучший вариант. Одним словом, что пришло мне в голову, то и воплотила. Насчет практичности – согласна, непрактична, что ж поделаешь…Не понравится, придумаю еще чего…

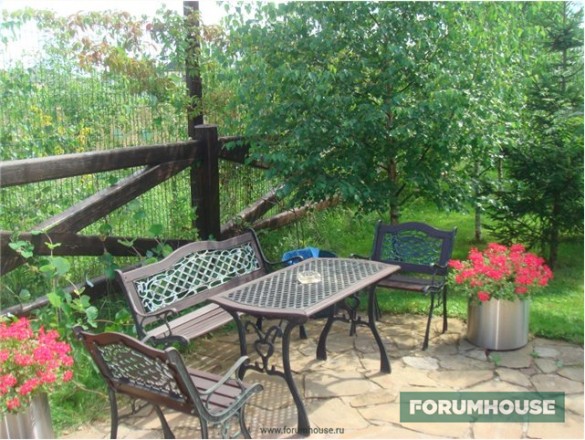

А можно использовать натуральный камень – как у внука alisa.
Или кирпич.
БешаныйУчастник FORUMHOUSE

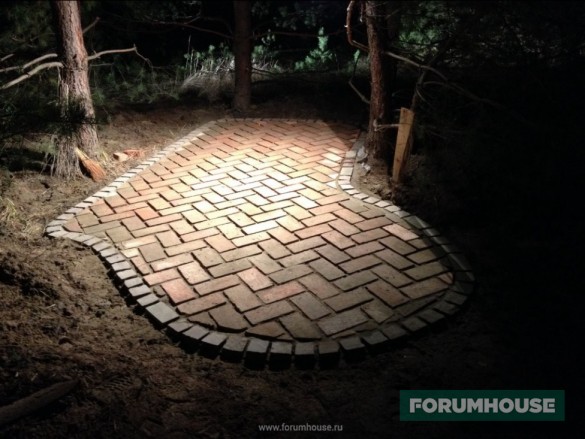

Выложил у себя на участке «Красную площадь» из глиняных кирпичей и брусчатки кварцита. Схема стандартная: копаем углубление по контуру, вниз пленку, 30 см песка и утрамбовываем. Потом бордюр на цемент и внутри мостим кирпичом. Получилось симпатично – будет стоять чайный столик с воздушным навесом между сосен прямо под домом.
А вот и плитка, от Tati_ana – тоже приятный и функциональный вариант, даже без озеленения, которое как раз в процессе.
Вариантов исполнения – множество, цель одна – собраться около живого огня в предвкушении вкусной еды и приятного общения на свежем воздухе. И ради этого не жалко ни сил, ни времени, ни средств – все окупается слихвой.

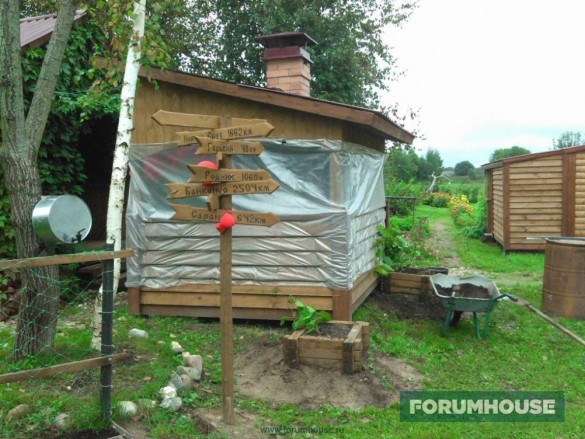

Для круглогодичного отдыха и приготовления мясных блюд, больше подойдут закрытые гриль-домики. А мангалам и барбекю некоторые предпочитают тандыр. В видео – о банном комплексе с зоной отдыха.
