Конденсационный газовый котёл: особенности и преимущества
Мастер-класс, в котором рассказывается о нюансах работы и особенностях эксплуатации конденсационного газового котла.
Об особенностях выбора и работы газового конденсационного котла в формате мастер-класса вам расскажет технический специалист компании Ariston.
Содержание статьи:
— Принцип работы конденсационного газового теплогенератора.
— Преимущества использования конденсационного газового котла.
— В какой системе отопления лучше всего использовать это оборудование.
— На что обратить внимание при эксплуатации конденсационного газового котла.
— Принцип работы конденсационного газового теплогенератора
Принцип работы конденсационного газового теплогенератора
Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу. Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе.
В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.
Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?
Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.
И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.
Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.
Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.
- Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
- Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.
КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 — 97%.
Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.
Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:
- при сгорании природного газа – 11%;
- при сгорании сжиженного газа (пропан-бутан) – 9%;
- при сгорании дизельного топлива (солярки) – 6%.
Преимущества использования конденсационного газового котла
Итак, мы разобрались с теоретической частью. Теперь расскажем, как особенности конструкции конденсационного котла влияют на эффективность его работы и долговечность. На первый взгляд кажется, что использовать дополнительную энергию водяного пара, скрытую в дымовых газах, можно и в обычном котле, специально «загнав» его в низкотемпературный режим работы. Например, подключив котёл (это неправильно) напрямую к системе теплого пола или значительно понизив температуру теплоносителя, циркулирующего в радиаторной системе отопления. Но, выше мы уже писали, что при сгорании магистрального газа образуется целый «букет» химических элементов. В водяном паре содержатся: углекислый и угарный газы, окислы азота, а также примеси серы. При конденсации и переходе пара из газообразного в жидкое состояние эти примеси оказываются в воде (конденсате) и на выходе получается слабый кислотный раствор.
Теплообменник обычного котла не выдержит длительной работы в агрессивной химической среде, со временем он проржавеет и выйдет из строя. Теплообменник конденсационного котла сделан из материалов, отличающихся коррозионной стойкостью и устойчивостью к кислотным средам. Наиболее стойким материалом является нержавеющая сталь.
Кроме этого, повышенные требования предъявляются и к другим конструкционным элементам конденсационного теплогенератора, т.к. требуется охладить дымовые газы до нужной температуры. Для этого котёл оснащается наддувной горелкой с высокой степенью модуляции. Такая горелка работает в широком диапазоне мощностей, что позволяет оптимальным образом регулировать нагрев воды. Также конденсационные котлы оснащаются автоматикой, обеспечивающей точное поддержание режима горения, температуры отходящих газов и воды в обратной линии. Для чего ставятся циркуляционные насосы, плавно изменяющие силу напора протока теплоносителя, а не как простые 2-х и 3-х скоростные. С обычным насосом теплоноситель проходит через котёл с постоянной скоростью. Это приводит к росту температуры в «обратке», повышению температуры дымовых газов выше точки росы, а следовательно, снижению эффективности работы оборудования. Также возможен перегрев системы отопления (тёплого пола) и уменьшение теплового комфорта.
Важный нюанс: горелка обычного котла не может работать на мощности ниже 1/3 от максимальной (номинальной) мощности теплогенератора. Горелка конденсационного котла может работать на мощности, составляющей 1/10 (10%) от максимальной (номинальной) мощности теплогенератора.
Рассмотрим следующую ситуацию: начался отопительный сезон, температура на улице -15 °C. Мощность обычного котла, установленного в доме – 25 кВт. Минимальная мощность (1/3 от максимальной), на которой он может работать – 7.5 кВт. Предположим, что теплопотери здания составляют 15 кВт. Т.е. котёл, непрерывно работая, компенсирует эти теплопотери, плюс остаётся запас по мощности. Через несколько дней случилась оттепель, что, согласитесь, часто случается за зиму. В итоге уличная температура теперь около 0 °C или чуть ниже. Теплопотери здания, из-за повышения температуры на улице, сократились и теперь составляют примерно 5 кВт. Что произойдёт в этом случае?
Обычный котёл не сможет, работая в непрерывном режиме, выдавать необходимые для компенсации теплопотерь 5 кВт мощности. В результате он перейдёт в так называемый цикличный режим функционирования. Т.е. будет постоянно включать и отключать горелку, либо будет перегреваться система отопления.
Конденсационный котёл, при той же мощности и в аналогичной ситуации, в непрерывном режиме работы спокойно выдаст 2.5 кВт мощности (10% от 25 кВт)¸ что напрямую влияет на срок службы теплогенератора и уровень комфорта в загородном доме.
Современная автоматика позволяет значительно упростить процесс управления котлом, в том числе и дистанционно, с помощью специального мобильного приложения для смартфонов, что повышает удобство пользования оборудованием.
Добавим, что отопительный сезон в России, в зависимости от региона, в среднем составляет 6-7 месяцев, начинаясь осенью, когда на улице ещё не очень холодно, и длится до весны.
Получается, что максимальная мощность котла может потребоваться только в относительно короткий период времени (декабрь, январь), когда установились настоящие морозы.
В другие месяцы от котла не требуется выход на максимальный режим работы и повышенная теплоотдача. Следовательно, конденсационный котёл, в отличие от обычного, будет эффективно работать и при температурных перепадах, и при небольшом морозе. При этом снизится потребление газа, что в тандеме с низкотемпературной системой отопления (теплым полом) уменьшит затраты на покупку энергоносителя.

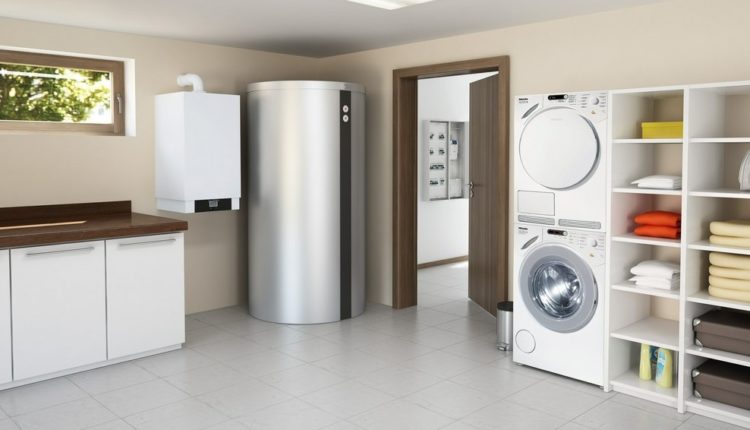

Помимо экономичности, важным преимуществом конденсационных котлов является возможность получения большой мощности при компактных размерах оборудования. Конденсационный газовый котёл в настенном исполнении особенно актуален для небольших котельных.
Кроме этого, конденсационный котёл имеет турбированную горелку, что позволяет отказаться от стандартного дорогостоящего дымохода и просто вывести коаксиальную дымоходную трубу через отверстие в стене. Это упрощает монтаж оборудования или установку нового конденсационного котла взамен старого – обычного, при реновации существующей системы отопления.
Особенности эксплуатации конденсационного газового котла
Частые вопросы потребителей: что делать с конденсатом, получаемым в процессе эксплуатации котла, насколько он вреден, и как его утилизировать.
Количество конденсата можно рассчитать так: на 1 кВт*ч приходится 0,14 кг. Следовательно, конденсационный газовый котёл мощностью в 24 кВт при работе на 12 кВт мощности (т.к. большую часть отопительного периода котел работает с модуляцией, а средняя нагрузка на него, в зависимости от условий, может составлять ниже 25%) в достаточно холодный день вырабатывает 40 литров конденсата при низкотемпературном режиме.
Конденсат можно слить в центральную канализацию, при условии, что его разбавили в пропорции 10 или лучше 25 к 1. Если дом оборудован септиком или локальной очистной станцией, требуется нейтрализация конденсата.
Нейтрализатор представляет из себя ёмкость, заполненную мраморной крошкой. Вес наполнителя – от 5 до 40 кг. Менять её надо вручную в среднем раз в 1-2 месяца. Конденсат, обычно пройдя через нейтрализатор, самотёком попадает в канализацию.
Подведение итогов:
Настенный конденсационный газовый котёл — это современное оборудование, отличающееся надёжностью, экономичностью и эффективностью работы. Также сокращаются выбросы вредных веществ в атмосферу, что особенно актуально при ужесточении норм по экологичности. Кроме этого, установка данного типа теплогенератора, за счёт уменьшения расхода газа, позволит уменьшить затраты на отопление в долгосрочной перспективе и повысить уровень комфорта в загородном доме.
