5 лучших самодельных инструментов для строительства

Самоделки пользователей FORUMHOUSE: убийца ручного земляного бура, стружкоуловитель за 3 копейки, чехол для шуроповёрта, катушка для садового шланга и сверлильный станок по металлу.

Купить или сделать самому? Пожалуй, именно этим вопросом озадачивается любой самостройщик, когда речь заходит об инструментах и приспособлениях для возведения загородного дома. С одной стороны, покупать что-то — жаба душит, а с другой — жалко затраченного времени, да и думаешь, а будет ли удачна самоделка? Чтобы развеять ваши сомнения, предлагаем вам 5 лучших решений от пользователей FORUMHOUSE. Эти самоделки точно не пробьют дыру в семейном бюджете. Они доказали свою работоспособность, и по силам любому домашнему мастеру, у которого руки растут из плеч.

Содержание:

• Ручной «пробиватель» грунта, который круче земляного бура
• Как сделать циклон из пылесоса и бочки
• Самодельная кобура для шуроповёрта
• Катушка для садового шланга из банки для краски
• Видео про самодельный станок для сверления металла

1. Ручной НЕ бур для копки ям под столбы для установки забора

Как выкопать яму глубиной 1,5-2 м для установки заборного столба? На первый взгляд, ответ очевиден – купить обычный земляной бур или мотобур, и пробурить шурф диаметром 150-200 мм. Но как быть, если яму нужно сделать вплотную к соседскому забору? Или вам предстоит работать в стеснённых условиях, например, у стены дома, где не провернуть рукоять обычного земляного бура? Выход есть! Обратите внимание на чудо-копалку пользователя FORUMHOUSE с ником Harnich.

Harnich

В конце 80-х годов, мне нужно было поставить забор. Грунт на участке глинистый. Решил ямы не бурить, а пробить приспособой, которую сделал на коленке, за полчаса, из того, что есть под рукой. Инструмент состоит из двух частей:

1. Пробиватель грунта — металлическая квадратная коробка с ребрами жесткости.
2. Штанга — труба диаметром 3/4».

Работал я так — снял грунт на штык лопаты, далее, с силой тюкнул инструментом в яму. Между стенками коробки набивается земля. Чуть покачивая, извлекаю инструмент. Стучу по «щёчкам» арматурным прутком или ударяю ногой. Грунт вываливается. Цикл повторяется заново. Пользуюсь инструментом до сих пор. Скорость работ — за 15 минут, не спеша, можно продолбить две ямы глубиной около 1 м. Работать проще, чем земляным буром. Советую упростить конструкцию — приварить рёбра жесткости к штанге.

На фото ниже эскиз инструмента.

А это пробиватель грунта в работе.

Для тех, кто захочет повторить конструкцию — чертёж.

Инструмент Harnich вызвал большой ажиотаж на портале. Часть пользователей засомневались в удобстве работы с чудо-копалкой. Другие посоветовали оформить патент на изобретение.

Putnikk62Участник FORUMHOUSE

Я хочу сделать себе такой же девайс. Так сказать, на личном опыте убедиться в его эффективности. Думаю — это незаменимая вещь если нужно выкопать шурф около забора, стены дома, или пробурить яму рядом с установленным столбом. Ещё бы видео посмотреть.

Harnich

По просьбе пользователей портала снял видео, как работать с пробивателем грунта.

АлвенУчастник FORUMHOUSE

А по глине пойдет?

Harnich

На чистой глине не пробовал, но у меня на участке грунт с большим содержанием глины. Она хорошо набивается в инструмент. Лучше, чем сухой грунт. Только выбивать труднее.

Сергей240Участник FORUMHOUSE

Я тоже бурил ямы под заборные столбы. Сначала пробурил обычным буром 1,5 метра, потом пошла жидкая глина с камнями. Бур её не берёт. Прочитал о приспособе Harnich и за 15 минут, из всякого хлама, сварил себе пробиватель. Прошел с его помощью еще 50 см.

Harnich

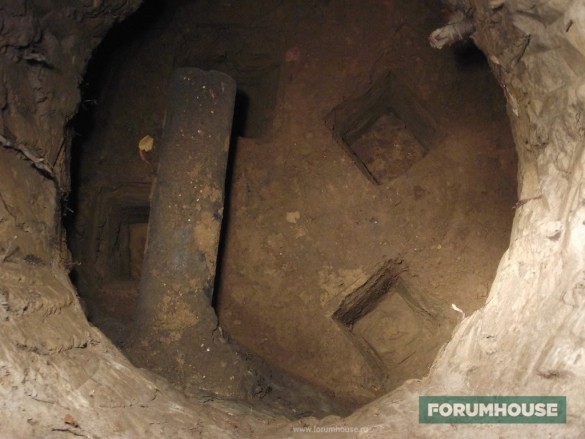

С помощью своего инструмента я пробил шурфы в фильтрующем колодце септика. Рядом стоит береза, поэтому особо не развернёшься. Я только немного доработал пробиватель. Вместо круглой трубы приварил профильную трубу сечением 20х20 мм, толщина стенки 1,5 мм. Вес инструмента уменьшился, махать стало легче. Грунт — плотный суглинок. Сначала разрыхлял его штангой, на конец которой приварил лезвие от топорика. Кроме пробивателя, в таком стеснённом месте, как на фото ниже, ничем не подлезть. Думаю, пробивателем можно делать горизонтальные шурфы для прокладки коммуникаций под дорогой, под стеной. Вот мне говорят – купи бур, а я отвечаю, а зачем он мне нужен, если есть чудо-копалка?

2. Два самодельных циклона за 3 копейки

При строительстве дома нужен циклон. Он пригодится для улавливания стружки и пыли при распиливании досок или шлифовании сруба. Не обойтись без циклона при нарезании штроб в каменных стенах. Чтобы не покупать строительный пылесос, сделайте его сами из бочки и обычного бытового пылесоса.

ForceUserУчастник FORUMHOUSE

Я решил сделать себе стружкоуловитель. Бюджет самоделки – 1000 руб. Пылесос уже есть, поэтому ещё купил:

• винты М4х20 – 15 руб.;
• винты М4х12 – 15 руб.;
• бочка на 65 л – 759 руб.;
• манжета 50х40 – 9 руб.;
• манжета 40х32 – 19 руб.;
• винты 4х8 – 13 руб.;
• гайки М4 – 15 руб.;
• шайбы 4х8 -10 руб.;
• труба 50х150 – 52 руб.;
• переходник эксцентрик 40х50 – 19 руб.;
• термоклеевой пистолет – 397 руб.

Термопистолет выбился из бюджета, но он ещё пригодится. Пластиковую бочку купил, потому что, если испорчу её, залатаю дырки и использую в хозяйстве. Циклон сделал за 2 часа.

Этапы изготовления самодельного циклона из пылесоса и пластиковых канализационных труб:

1. Пользователь вырезал в бочке отверстие.

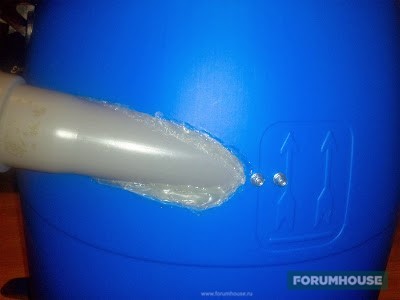

2. Вставил в него пластиковую трубу и закрепил её двумя винтами.

3. Все щели заклеил. Вид изнутри.

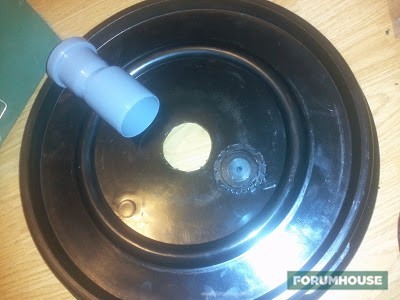

4. В крышке пользователь вырезал отверстие для переходника. Вставил  трубу и проклеил стыки термопистолетом.

Бочка в сборе.

Узлы самодельного циклона крупным планом.

Собранный циклон на основе пылесоса.

ForceUser

Циклон испытал, рассыпав старый кофе. Весь кофе остался в бочке. В пылесборнике кофе нет. Для чистоты эксперимента пропылесосил в коридоре. Как видите, конструкция рабочая. Я доволен результатом.

Циклон заинтересовал пользователей портала и, на ForceUser посыпались вопросы.

фомич 25Участник FORUMHOUSE

А пластиковую бочку не сжимает при интенсивной работе?

ForceUser

У меня пылесос мощностью 1.8 кВт. Если всасывающую трубу закрыть рукой, то бочку сминает сбоку и снизу. В режиме обычного пылесоса бочку не сжимает. На мощности 1 кВт ничего не деформируется. Её хватает для затягивания опилок и мелких камушков. Если шланг засоряется, то растягиваю гофру и пробку затягивает в бочку.

Если пылесос мощный, то укрепите изнутри пластиковую бочку каркасом, прикрутив распорки крест-накрест саморезами к стенкам, или возьмите металлическую бочку, как сделал пользователь портала ОстриеБревна.

ОстриеБревна

А вот мой циклон. Собрал его потратив 400 руб. Основа – бочка на 50 л и сантехнические трубы. Пластик спаял обычным паяльником + добавил стальную сетку. Циклоном пылесосил после шлифовки стен сруба. Собрал три полные бочки. При наполнении бочки литров на 40, в мешке пылесоса мусора собирается не более стакана древесной пыли.

3. Самодельная кобура для шуроповёрта

А это идея для мастериц, которые хотели бы сшить своими руками подарок для мужа-самостройщика. Кобура для шуроповёрта — незаменимая вещь при работе на высоте. С ней инструмент всегда будет под рукой.

g8o8r8Участник FORUMHOUSE

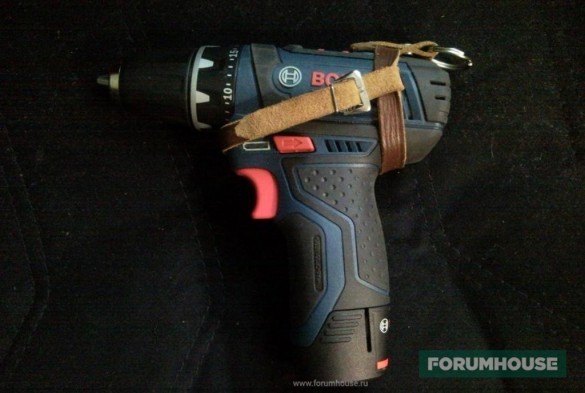

В сезон нужно быть во всеоружии. Поэтому я сделал себе кобуру. Шуруповёрт висит подмышкой. Как её сделать, понятно из фото.

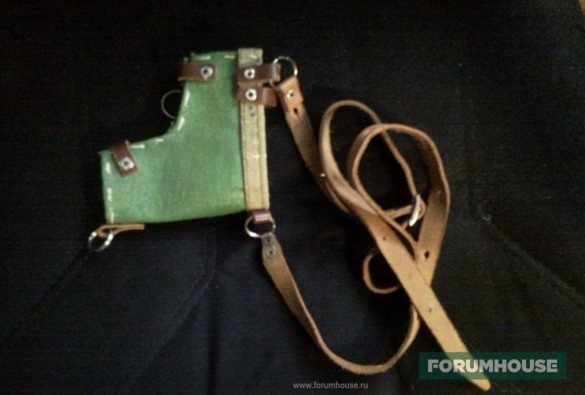

Кобура в сборе.

Выкройка для кобуры.

Наложите изображение на лист формата А4 без полей.

А это сумка на пояс из старого рюкзака. Чем не фирма?

4. Катушка для садового шланга из банки из-под краски

Сматывать и разматывать руками поливочный шланг, то ещё удовольствие. На помощь приходят катушки для поливочных шлангов. Но цены на них кусаются, поэтому самодельщики изготавливают их из того, что есть под рукой.

IviciУчастник FORUMHOUSE

Я сделал катушку для шланга использовав пустую банку из-под пропитки для древесины на 10 л. Можно ещё взять обрезки канализационной трубы диаметром 160-200 мм, но банка попалась на глаза. Раму сварил из металлического уголка, полудюймовой трубы и арматуры. Ось – пруток диаметром 12 мм. Боковины вырезал из фанеры толщиной 8 мм. На ось одета и приварена шайба с отверстиями. Шайба крепится саморезами к фанерной боковине. Боковины прикрутил на саморезы.

На катушку наматывается 25 метров шланга диаметром 3/4″.

5. Видео о самодельном сверлильном станке с тисками, который круче китайского

Почти все домашние мастера мечтают о сверлильном станке. Он незаменим при изготовлении самоделок и вообще, в хозяйстве всегда пригодится. Ведь по удобству работ он выигрывает у обычной дрели. Единственное, что останавливает от покупки — высокая цена на фирменные модели и плохое качество бюджетных китайских агрегатов. Как быть? Сделать сверлильный станок своими руками, используя запчасти от отечественных автомобилей.

Sanek-BerdsПользователь FORUMHOUSE, который изготовил сверлильный станок, ни в чём не уступающим заводским моделям

Я сделал сверлильный станок и тиски для него. Сверлить на нём гораздо удобнее, чем дрелью. Справляется со свёрлами большого диаметра. Для его изготовления мне понадобились:

• 18-й швеллер на станину;
• 8-й швеллер для направляющей стойки;
• подвижная часть — рулевая рейка от автомобиля ВАЗ 2108;
• шкив клиноременной передачи – автомобильная помпа от ГАЗ 53;
• трёхфазный электродвигатель, переделанный на 220 В мощностью – 270 Вт;
• кулачковый патрон от ручной дрели.

Станок я сделал без токарных работ. Вот мои инструменты:

• болгарка;
• дрель;
• сварочный инвертор.

Также пользователь смастерил самодельные тиски для сверлильного станка, сделанные из остатков металла.

• Размеры тисков 160х175 мм.
• Губки взяты от сельскохозяйственного культиватора, насечки сделаны болгаркой.
• Винт тисков – длинный болт М14.

Подробнее о тисках рассказывается в видео.

А это видео, где показан полностью готовый сверлильный станок и мастер рассказывает о его технических нюансах.

Ниже видео, где сверлильный станок показан в работе. Пользователь сверлит металлический квадрат сечением 28х28 мм. Диаметр свёрл – 5, 8 и 15 мм.

Выводы

Мы рассказали вам о бюджетных самодельных инструментах и приспособлениях, которые сможет повторить любой домашний мастер. Главное в таких работах — огромное желание, выдумка и умение работать с базовым набором инструментов. На FORUMHOUSE собрано 1000 и 1 идея для самоделок. Уверены, вы найдёте то, что вам нужно. Делитесь своим опытом. Создавайте темы, выкладывайте фото, видео и чертежи ваших самоделок и спрашивайте, если что-то непонятно у наших экспертов.
