«Перед Новым годом много чего успели сделать, что бы дом стал уже почти жилой», — написал Артем (ник на FORUMHOUSE IceAge), поставил елку в просторное помещение со вторым светом и распустил рабочих на каникулы, чтобы с чистой головой и хорошим настроением начать финишный этап отделки одного из самых нестандартных частных домов России, Chetverthouse.
Это не рождественская история – в ней нет никаких чудес, только талант, упорство, огромное желание изменять свой мир к лучшему и еще кое-что. У «дома с эффектом горы» в Москве есть предок, «дом в горе» в Тбилиси.
Пока в стройке – новогодний перерыв, мы можем посмотреть, откуда, из каких корней вырос Четвертьхаус. Перенесемся в Тбилиси, в начало прошлого века. Прадед Артема с семьей бежал от геноцида армян в Турции, ему надо было строить дом, и он встроил его в рельеф горы, возвышавшейся над узким церковным проходом шириной 2,5 метра. Со стороны вышестоящей улицы этот двухэтажный дом выглядит небольшим цокольным помещением, но прадед Артема умудрился сделать по окну в каждой комнате!
Уже потомки провели в дом все коммуникации, вырыли каминный зал, оформили дворик, который стал достопримечательностью старого Тбилиси. Этот дом сильно повлиял на автора Четвертьхауса.
Каждый новый человек, рождаясь, проводит свои лучшие годы в доме своих родителей и от того, что он увидит и запомнит, зависит его мировосприятие. Это может быть темный подъезд городской многоэтажки или светлый предбанник маленького собственного дома.
Каждый человек может создавать свой мир сам – Артем в этом убежден. Но проект Четвертьхауса родился не столько из этого убеждения, но сколько из ограничений, которые особенности участка накладывали на архитектурную мысль.
Участок небольшой, всего 330 кв.м, территориально он в старой Москве, в районе частной застройки: такие деревушки до сих пор еще встречаются даже внутри старой Москвы.
Жители этих деревень ещё ходят с ведрами на колонки, во дворах стоят деревенские туалеты известной системы, а по вечерам соседи ходят друг к другу в гости.
Еще: дом можно было строить только на месте старого (юридически это реконструкция), вокруг участка коршуном кружила агрессивная соседка, полжизни потратила на судебные тяжбы с прошлым владельцем, мечтая оттяпать эту землю себе. Плюс на тесный участок нельзя было пригнать крупную строительную технику, а строиться надо было быстро: городская квартира была уже продана и семья жила в маленьком домике, переделанном из гаража; а еще хотелось, чтобы дом органично вписался в участок, но не занимал его полностью, чтобы внутри была свободная планировка, и чтобы обязательно был второй свет.
Я вообще перестал воспринимать дома без второго света. Возможно это психическое отклонение, но я до сих пор не понимаю философии домов-квартир.
Совершенно невозможно было построить на таком участке стандартный дом, учитывая все предъявляемые к нему требования.: Коммуникации, красные линии и градостроительные нормы требовали треугольника, а личные пожелания диктовали сферу. Так была придумана ¼ сферы, Четвертьхаус.
И еще – привет от тбилисского дома прадеда – Артему нравился визуальный эффект горы. При таком типе кровли вершину дома с основного фронтона не видно, она заметна только с довольно большого расстояния; «не давит» своей высотой.
Планировка дома для семьи из троих детей и двоих взрослых определялась, исходя из образа жизни и увлечений. Часто приезжают гости (поэтому нужна гостевая спальня в полюс к трем детским и родительской); также нужна зона для учебы и работы, большая столовая зона, два санузла, место для ночлега большой компании (перед походом, например), место для хранения туристического снаряжения и как минимум два санузла (и два душа). По ходу строительства планировку несколько раз перепридумывали: безопорная конструкция это позволяет. Возможно, когда дети вырастут, планировка поменяется снова.
А пока остановились на таком варианте:
- Первый этаж – общественное пространство: кухня, столовая, учебный класс;
- Второй этаж – четыре спальни и санузел;
- Антресоли (40 кв.м) – мастер-спальня.
УШП и подвал: взаимоисключающие решения были опять-таки продиктованы исходными условиями. УШП отлично сопрягалась с остальными планами по застройке Четвертьхауса и укладывалось в бюджет, но от старого дома остались и отлично сохранились бункер-подвал и лента фундамента. Снести их было технически невозможно. Поэтому вокруг старого фундамента заменили грунт, проложили коммуникации, достроили старую ленту до периметра нового дома, засыпали песком, утрамбовали и смонтировали сверху классическую УШП.
Решение спорное и рискованное, но другого выхода не было. Через подвал завели воздушный канал для подвода воздуха к будущему камину: топя камин, мы планируем устраивать гипервентиляцию подвала.
За три месяца УШП отстоялась, а стены из газосиликата возвели за шесть дней. Перекрытие первого этажа сделали монолитным: оно компенсировало распирающее давление на стены несамонесущей купольной конструкции.
Плита пола второго этажа является диагональю, стягивающей стены и придающей им горизонтальную жесткость.
Еще в перекрытие заложили контуры теплого пола второго этажа.

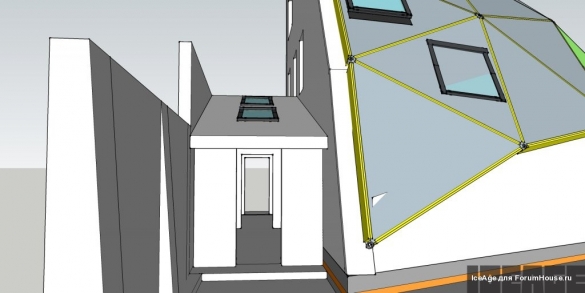

Перед тем, как перейти к самой интересной части стройки – кровле, Артем построил техническую пристройку к дому (для бойлерной и светлой мастерской) и противопожарную стену 1 класса огнеупорности). Пристройка позволила дому немного отступить от соседнего имения старухи Шапокляк, которая непрерывно строчила доносы во все контролирующие органы мира, не выходя за границы старого дома (как мы помним, юридически эта стройка – реконструкция).

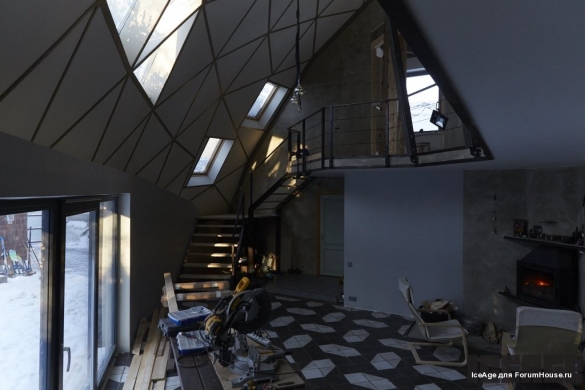

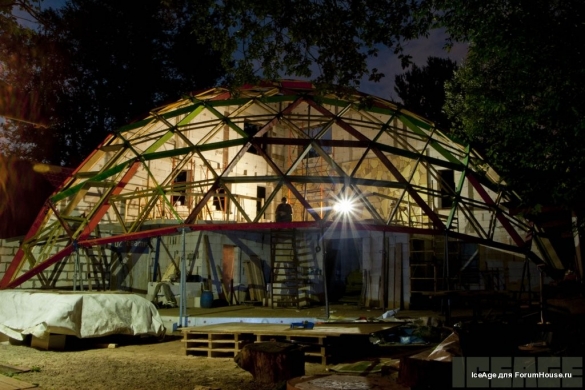

Все жилые комнаты в Четвертьхаусе – классические прямоугольники, а общественное пространство – сфера. В самой высокой точке высота потолка семь метров. До Артема никто в мире не делала кровлю такой конструкции, это абсолютная новация. Как получилось совместить преимущество сферы, классических форм жилых комнат и компактного размера дома? Артем рассказывает: все реально. Стропила можно сделать самостоятельно, коннекторы нужно заказывать, но не сказать, что они сильно влияют на смету. Единственное: сложная монтажная система, которая требует четкой схемы сборки, высокой точности изготовления деталей и сопряженных работ. Подъемный кран мог значительно упросить монтаж, но на участке места для крана не было, а строить конструкцию из модульных лесов было бы дорого.

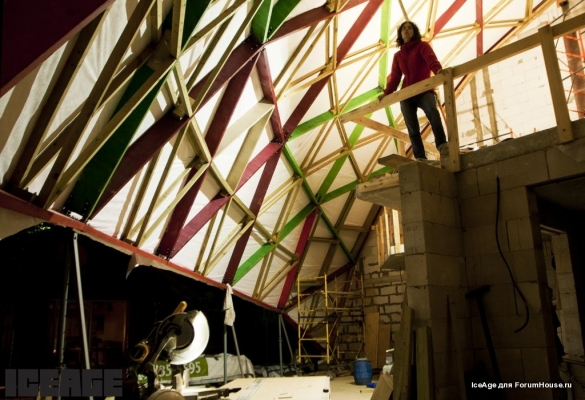

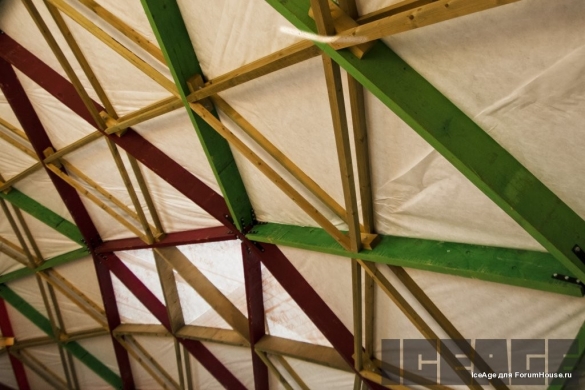

Конструкцию стропил сделали из ЛВЛ бруса. Коннекторы заказали под распространенную номенклатуру ЛВЛ. Треугольники стропильной системы зашили фанерными листами, и тут возникала трудность со стандартными размерами материала.
Стороны большинства треугольников, из которых состоит стропильная система (а их 21), длиннее 3 м, а максимальный размер фанерного листа – 3×1,5м.
За 14 трудодней стропильная система была разбита на 102 треугольника под зашивку + 5 мансардных окон. Способ образования кровельной системы СУБРАЗБИЕНИЕМ — 5Vsub4, где sub – количество треугольников разбивающих силовую схему стропил под обшивку фанерными треугольниками.

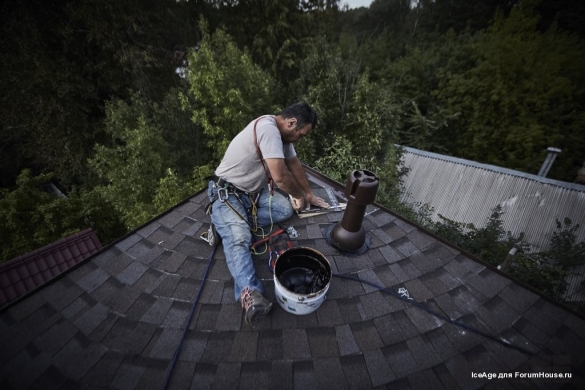

Кровля оформлена гибкой двухслойной черепицей.

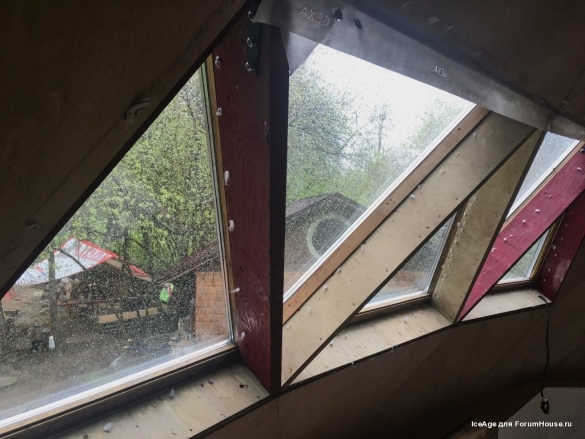

Когда поставили стеклопакеты, у Артема изменилось само восприятие дома.
Дом, до этого воспринимаемый мною как укрытие, приобрел совершенно новый смысл. Он стал скорее космическим кораблем.
Солнце в течение дня по очереди заглядывает в разные окна обоих этажей.
По периметру кровли сделана водосточная система собственного изготовления. Она подчеркивает форму кровли, собирает всю воду даже в ливень, и не засоряется, потому что в ее контуре нет узких мест.

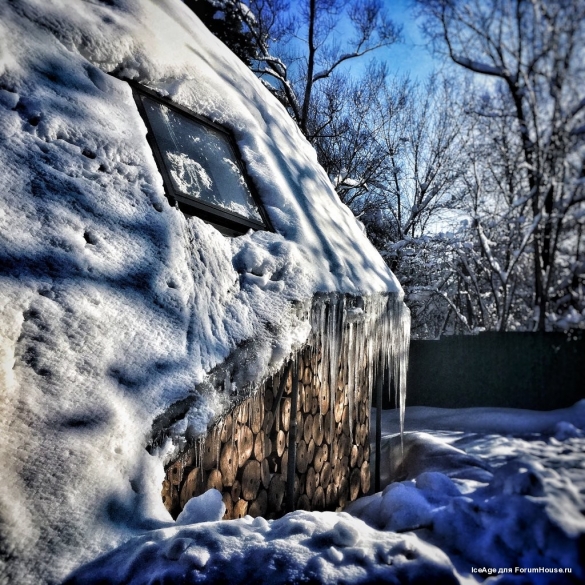

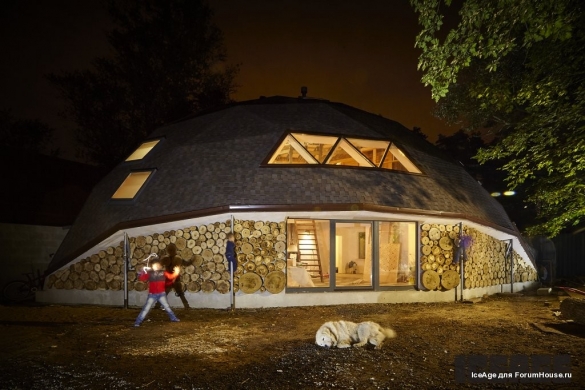

Основной фасад оформлен спилами местных деревьев. Большие спилы дуба – это сухостой из усадьбы графов Шереметьевых в Москве. Судя по всему, они помнят Пушкина, пережили войны и революции – что ж, и сейчас у них интересная и достойная судьба. А спилы поменьше – из яблонь и вязов, подобранных в 50 метрах от дома.
Во внутренней отделке использовались материалы повторного применения, и, хотя интерьер придумывался на ходу, внутри дом такой же неверотяный, как снаружи.
Конфигурация этого дома не просто оригинальная и крутая – в этом месте и при этих условиях она совершенно обоснована. Это компактный дом, с площадью застройки всего около 100 кв.м. Трудно найти живые примеры домов с похожей площадью застройки и похожим объемом внутри, пожалуй, Четвертьхаус такой один.

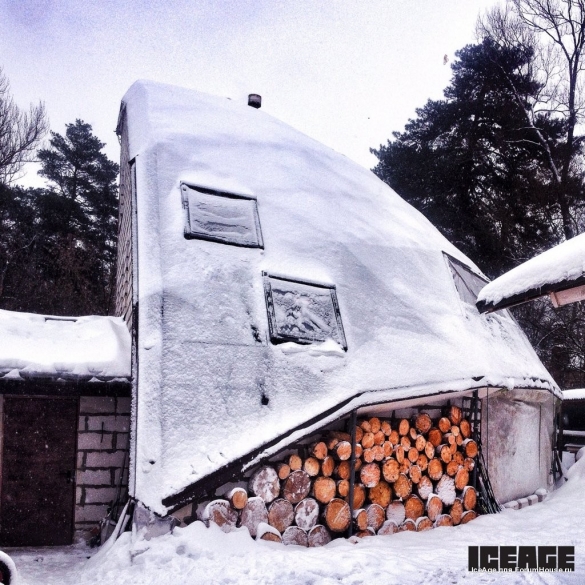

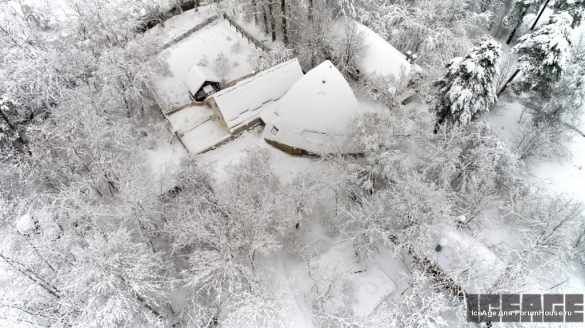

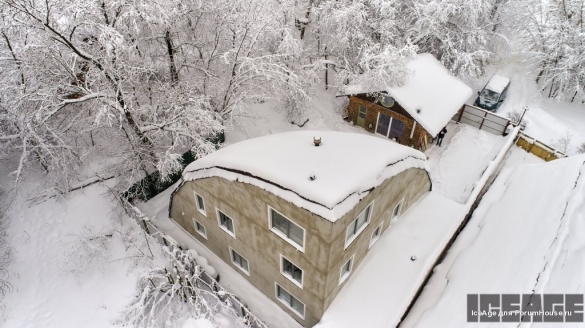

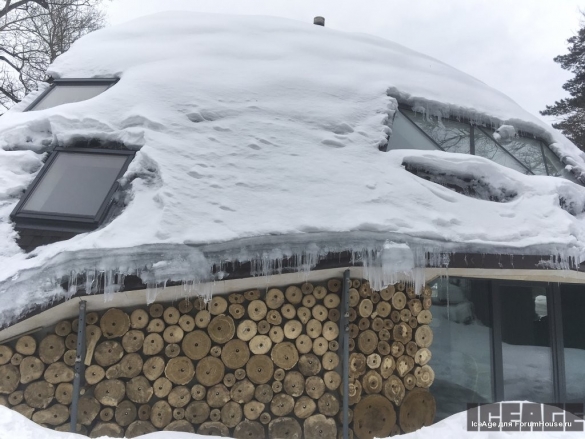

Зимой Четвертьхаус мимикрировал под окружающий пейзаж: так и должен выглядеть идеальный «свой мир». Конечно, дети Артема не захотят жить в человейниках.
Посмотреть наше видео, которое рассказывает про основные конструкции.
