Как сэкономить 80 тысяч рублей: нестандартные ворота-гармошка своими руками

0

Обычно въезд на участок оснащается либо распашными, либо откатными воротами, в зависимости от параметров проема и двора и личных предпочтений хозяев. Но не всегда есть возможность установки простых конструкций, стоимость которых вполне посильна для бюджета. Любое же отступление от стандартов чревато солидной переплатой, а чтобы ее избежать, участники нашего портала в прямом смысле берут дело в свои руки. Вот и ShurickF услышав, во сколько профи оценили изготовление складных ворот, решил обойтись своими силами. И получилось не только дешевле, но и визуально, и по качеству исполнения ничем не хуже готовой заказной конструкции.

В данном случае выбор не самой простой в изготовлении створки обусловлен особенностями эксплуатации ворот.

ShurickFУчастник FORUMHOUSE

Конструкцию выбирал очень долго. Простые распашные ворота мне не подходят: после завоза Камаза щебня я смогу их закрыть только после того, как этот щебень переработаю. Безусловно, фитнес это наше все, но перекидать 10 кубов щебня чтобы закрыть ворота – небольшой перебор. С откатными тоже не очень складывалось. Ширина закрываемого проёма 6 метров, с одной стороны живая изгородь, которую мы формируем уже больше 30 лет, а с другой, всего 5 метров до границы участка. Сильно уменьшать проем ворот не хотелось, Камазу и так тесновато для маневрирования. Больше года изучал форумы и рисовал эскизы, пока не остановился на складном варианте.

Но оказалось, что такие нетривиальные ворота – очень дорогое удовольствие, хоть под ключ, хоть только за сами ворота.

ShurickFУчастник FORUMHOUSE

Найти адекватного исполнителя не получилось – любой нестандарт не просто стоит дорого, это повод срубить с заказчика бабла, да побольше, побольше.  Торг с местной бригадой, регулярно «пасущейся» у соседей, начался с «Дарагой! Всэго за 140 000 сдэлаэм пад клуч так, что пальчики оближешь», а прекратился на 70 000 без фундамента и гарантий твердой цены: «70 или посмотрим, сколько там еще получится, ну и за фундамент надо бы еще столько же добавить, но может и побольше».

Смотреть, сколько там еще получится, ShurickF не стал, вместо этого прикинул имеющиеся активы и предполагаемые затраты, и получилось куда более радужно.

  • Песок и щебень для фундамента – в наличии.
  • Сварочный аппарат и минимальный опыт сварки толстого железа – в наличии.
  • Эскиз – в наличии.
  • Металл на створки – около 15 тысяч.
  • Дополнительные материалы (5-6 мешков цемента, петли, краска, расходники) – еще около 30 тысяч.
  • Итого – примерно 50 тысяч.

А на сэкономленные, считай, заработанные, ShurickF решил «приобрести что-нибудь полезное, да еще опыт поиметь».

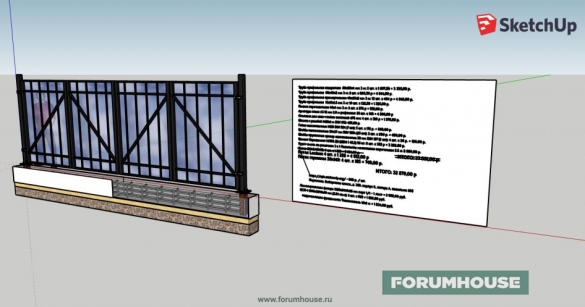

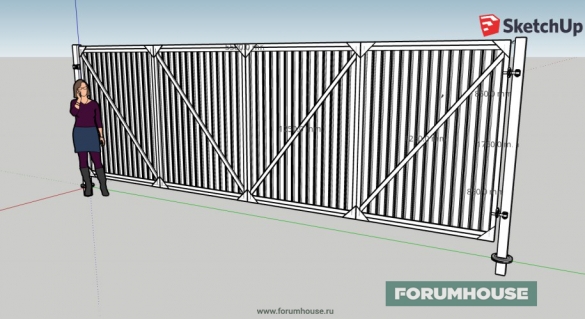

Исполнителей форумчанин искал, уже имея на руках разработанный эскиз желаемого изделия и даже спецификацию.

Но чем больше он приглядывался к воротам в округе, тем меньше ему нравилась идея облицовки створок поликарбонатом, из-за чего в итоговой раскладке остался только штакетник.

Параллельно ширина проема уменьшилась с 6 до 5,5 м, чтобы не задевать зелень и оставить отступ от соседского забора. Параметры ворот:

  • Ширина – 5,5 м;
  • Фундамент – заглубленная лента;
  • Столбы – профильная труба 80×80×3 мм, на фланцах, с регулировкой в двух плоскостях;
  • Петли – заводские, регулируемые в трех плоскостях;
  • Автоматика – не предусмотрена и не планируется (ворота для въезда на задний двор).

Так как на момент заливки основания для ворот еще не было ясно, на каком уровне будет въезд, ShurickF пошел на компромисс – залил заглубленную ленту. А в процессе «чистовой отделки» сделает бетонную балку с нужными габаритами. Вторым на повестке дня стоял вопрос заливки бетона – без опалубки, неправильно, если поставить деревянную, как ее потом извлечь. Ответом стала несъемная опалубка из ЦСП, толщиной 10 мм, стянутая обрезками шпилек (М10), удачно обнаруженных в сарае. Как оказалось, достаточно быстро распускать ЦСП ручной ножовкой с твердосплавными зубьями, но еще быстрее и удобнее – сабельной пилой с полотном для распила газобетона.

Покупка сего девайса с прицелом на будущее, а ЦСП, успешная проба пера. Силовой каркас из арматуры D12 (три нитки снизу и две сверху) и D8 (рамка).

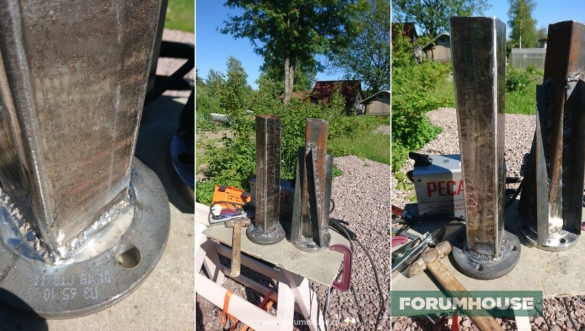

Изначально ShurickF собирался использовать для столбов оголовки свай: один на закладную в фундамент, второй на столб и фиксация на болты и шпильки. Планы кардинально поменялись, как только озвученный оголовок попал в руки – мало того, что никакой соосности отверстий, так еще и на материале, судя по весу, сэкономили, как могли. Не рискнув ставить столбы «то ли на силумин, то ли на ламинированный картон», умелец предпочел поискать альтернативу. И сантехнический фланец Ду65 из Ст20 подошел к восьмидесятой трубе «как родной», да еще при вдвое меньшей, чем у оголовков стоимости. Заказ озвученных фланцев сдвинул работу на неделю, и появилось время «потренироваться на кошечках».

ShurickFУчастник FORUMHOUSE

Решил потренироваться на неответственной конструкции и сварить прутки арматуры. Мда, на счёт «не говняю» на толстом железе я несколько погорячился. Ещё как умею. Ну, ничего, зато вспомнил, что и зачистка – наше все, и угол нужно правильный держать, ну и т. д. Так что на ближайшее время у меня и болгарки с кордщеткой работы хватит. А потом зачистим все ляпы, опять все переналяпаем, опять зачистим и покрасим, чтоб никто не догадался.

Для перестраховки усилил конструкцию уголками 32×32×4 мм – приварил их к фланцу и прихватил по нескольким точкам к закладному столбу.

Примерка и покраска.

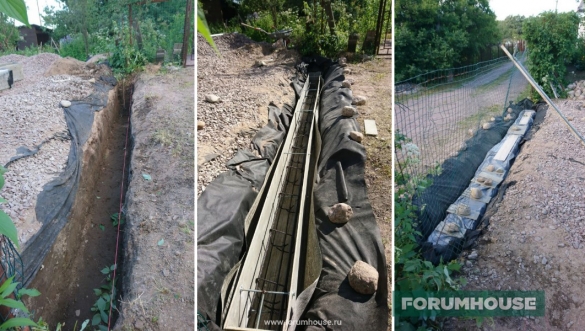

Больше всего времени ушло даже не на рытье глубокой траншеи, а на удаление из земли и вывоз мусора, годами складируемого в дорожном полотне и под забором рачительным соседом. Но десять тачек вывезено, траншеи вырыты почти на метр – на этой глубине появилась влага, что очень порадовало, так как до устройства дренажной системы вода была практически над поверхностью. Дальше, проще:

  • Застелил геотекстилем;
  • Засыпал слой песка, пролил, утрамбовал;
  • Засыпал слой щебня, утрамбовал;
  • Сделал «корытце» из рубероида;

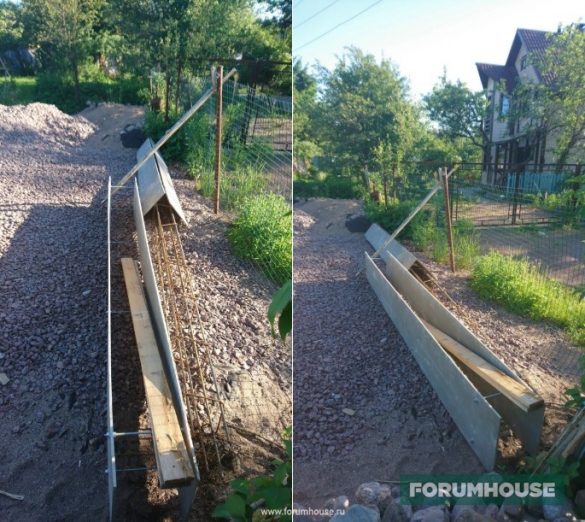

  • Установил арматурный каркас и опалубку;
  • Законсервировал до следующих выходных.

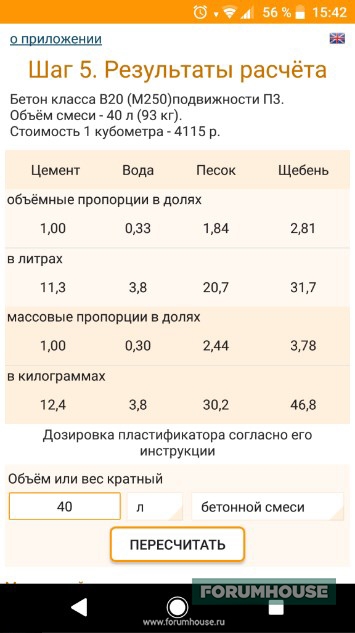

К бетонированию подошел также, с прицелом на будущие строительные работы – приобрел не только цемент, пластификатор и модифицирующую добавку, но и бетономешалку, и погружной вибратор. Пропорции самомеса рассчитал посредством калькулятора, найденного на портале.

На заливку ленты ушло около шести часов, вибратор реально работает.

ShurickFУчастник FORUMHOUSE

Поразился работе вибратора: вываливаешь в опалубку комковатую умеренно-пластичную массу, по которой спокойно можно ходить, «тыкаешь» лопатой – все очень плотно и твердо. Но стоит несколько секунд поработать вибратором, как уровень оседает чуть не в 2 раза, а поверхность становится гладкой.

Параллельно установил закладные под столбы – подрезал трубы по высоте, вывел в уровень с помощью лазерного нивелира. К закладным приварил обрезки арматуры, для связки с каркасом. После заливки пустоты в закладных заполнил сухой цементно-песчаной смесью.

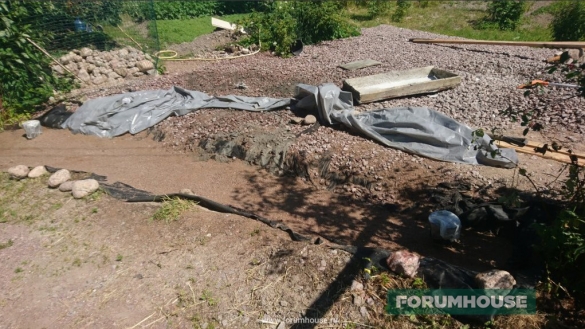

С утра засыпал ленту влажным песком, укрыл пленкой и оставил до созревания.

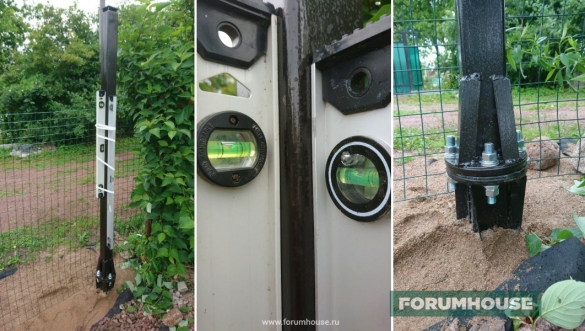

Львиную долю времени при изготовлении столбов отняла отцентровка фланцев, но с добавлением уголков и изменением способа их фиксации, все получилось. Благодаря выведенному при бетонировании закладных горизонту, при креплении столбов не возникло необходимости в сложном крепеже и дополнительных шайбах-гайках. Детали соединились без танцев с бубнами, а «наноотклонения» от вертикали будут компенсированы при регулировке петель.

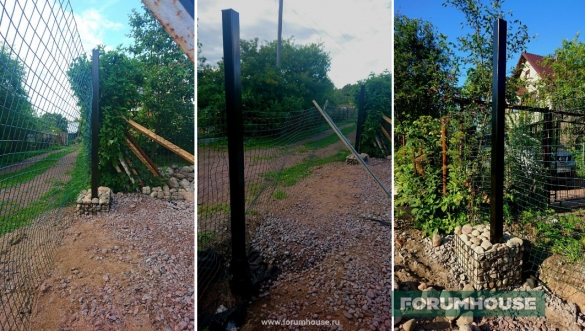

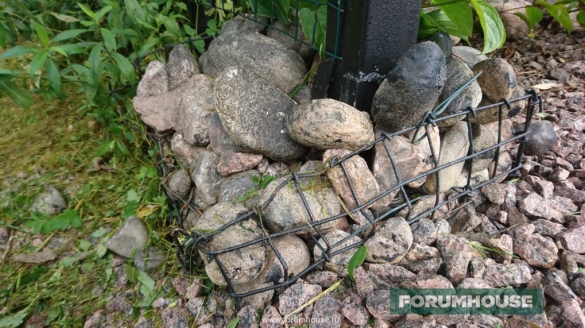

Для защиты столбов в месте соединения с закладной, использовал не только толстый полиэтилен, но и собранный на скорую руку габион.

Еще в процессе выбора ворот ShurickF наткнулся на необычную конструкцию петель, позволяющую регулировать все важнейшие параметры:

  • зазор между столбом и створкой;
  • вылет створки относительно оси столбов;
  • высоту расположения створок.

В отличие от обычных петель, эти дают возможность нивелировать огрехи сварки, которых не может не быть из-за отсутствия опыта. Плюс, в случае перекоса столбов в результате пучения (болото стало посуше, но никуда не делось), для выравнивания положения створок будет достаточно небольшой регулировки.

Цена вопроса составила пять тысяч рублей, но «ИМХО оно того стоит». Правда, позиция заказная, из-за чего получилось две недели простоя.

Хорошая погода в процессе ожидания петель дала возможность провести более глобальные «учения» уже на сварке тонкостенного профиля. Из обрезков трубы 20×40×1,5 мм получились отличные станины для уличной мебели.

  • Зачистил обрезки, раскроил.
  • Примерил.
  • Сварил детали.
  • Собрал, сварил станины.
  • Покрасил.
  • Облицевал деревом и установил (обработка доски, на которую ушло больше всего времени, другая история).

Тренировка получилась удачной во всех смыслах.

ShurickFУчастник FORUMHOUSE

Тренировка оказалась достаточно полезной. Во-первых, удалось подобрать электроды (ОК-46 2,5 мм), прочувствовать, как быстро прогорает труба и подобрать оптимальную силу тока. А во-вторых – понял, что кЕтайский девайс можно выкинуть ввиду практически полной бесполезности и приобрести в хозяйство нормальную монтажную пилу.

Наконец, петли доставили и процесс пошел. Приварил петли к столбам и крепежные планки к стойкам, примерил перед монтажом створок.

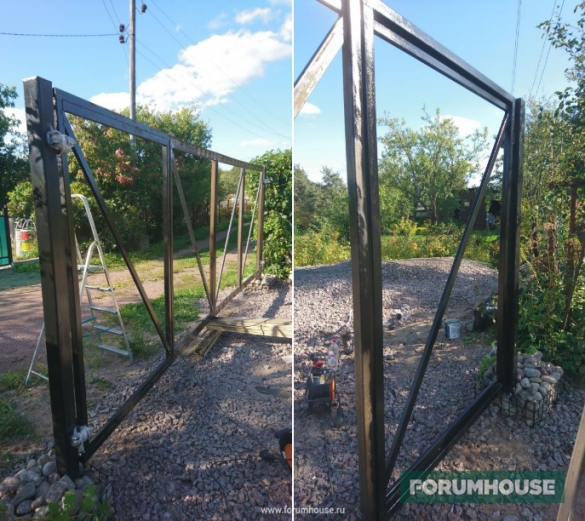

Далее последовал этап работы на весу – на форуме же умелец почерпнул интересную идею, сначала, сварить конструкцию целиком, а потом разрезать на сегменты. Каркас створок собран из трубы 40х40х2 мм, ригели, из трубы 20х40х2 мм, они добавят жесткости и станут «обрешеткой» под обшивку штакетником. Промежуточный результат.

Металл при сварке деформируется, из-за чего конструкцию несколько выгнуло, но «чудо-петли» компенсируют эту дугу.

Для соединения створок между собой в гармошку, использовал обычные гаражные петли (140 мм). Но приваривал не напрямую, чтобы не повредить тонкий профиль, а через «уши» – куски металлической полосы 40х4 мм, длиной около 70 мм.

ShurickFУчастник FORUMHOUSE

Креплю струбциной петлю к месту установки (естественно, с лицевой стороны ворот), потом креплю струбцинами полосы, прихватываю сваркой, разбираю и на верстаке и тщательно провариваю все швы между петлей и «ушами». Потом опять креплю петлю струбциной к месту установки и привариваю «уши» к стойкам.

Распилил готовый каркас сабельной пилой, проверил, как складываются сегменты, собрал, покрасил и оставил до очередных выходных.

Хотя известнейшая торговая площадка в сети пестрила объявлениями об изготовлении и покраске штакетника на заказ в два раза дешевле, чем готовый, за объем в 6 метров погонажа никто не взялся. Пришлось вместо задуманного светло-серого довольствоваться купленным в розничной сети альтернативным шоколадно-коричневым. Подгонка длины прошла на ура – повозился, пока выверил одну планку, а потом, одним разом обрезал всю планку монтажной пилой. Чтобы не получился разнобой, крепил от края к центру, фиксировал штакетины только к ригелям, и без фиксации к укосине «все отлично стало без дребезга».

Закрепил остальной штакетник, проверил, как все работает, отрегулировал уровень створок и зазоры.

Для подстраховки усилил конструкцию угловыми «косынками» с внутренней стороны. Запоры створок сварил из уголка 32х4 мм, трубы 1/2″ и арматуры D12. Вертикальные запоры из той же трубы и шпильки D14, найденной в инструментах.

В ходе обсуждения конструкции, в теме возникли опасения в надежности фундамента.

RoracottaУчастник FORUMHOUSE

Сугубо на мой взгляд, фундамент под такие ворота с таким рычагом, чрезвычайно слабый. Думается мне, что после зимы столбы пойдут в расколбас из-за пучения грунта.

Однако все предусмотрено.

ShurickFУчастник FORUMHOUSE

И я опасался пучения, из-за чего и сделал столбы на фланцах. И оставил достаточно места для последующей заливки верхней полки тавра 600х150-200 мм. Зима 2019-2020 года в Питере выдалась просто чудесной: непрерывные ливни вместо снегопадов и постоянные переходы через ноль. Отличный стресс-тест для фундамента. Весной первым делом побежал с уровнем проверять столбы: все отлично, никаких отклонений, водичка нашла себе легкую дорожку в сторону.

Если посмотрите на фотографии, за воротами приличная площадь отсыпана щебнем. Это и есть одно большое дренажное поле, там высота отсыпки от 0,8 до 1,4 метра. Между лентой и щебнем не более 100 мм черной глины, которая отлично пропускает воду. И насчет рычага вы правы, но в моем случае – это скорее к толщине стенки столбов. Сейчас я бы делал из 4 мм. Но и с 3 мм запас прочности получился нормальный.

Остатком штакетника ShurickF планировал закрыть на будущий год проемы, временно загороженные сварной сеткой с ячейкой 50×50 мм. Но поговорка про временное и постоянное и тут не дала осечку – зеленая изгородь шикарно разрослась и по сетке. А дальний проем, по договоренности с соседом, будет облагорожен совместными усилиями.

Первую зиму ворота отстояли отлично, никаких проблем, по результатам зимы нынешней ShurickF и решит, доливать ли бетонную плиту или оставить как есть. Что характерно, габионы справляются с ограждающей функцией – при наезде колесом большегруза пострадала только форма с засыпкой, а крепеж столба остался целым.

Как водится, один из самых злободневных вопросов – бюджет ворот и получилось ли реально сэкономить.

Прямые расходы.

  • Фундамент – 9500 рублей.
  • Каркас и столбы – 29000 рублей.
  • Штакетник и крепеж – 7000 рублей.
  • ЛКМ – 11000 рублей.
  • Расходники – 2500 рублей
  • Итого: 59000 рублей.

Косвенные расходы.

  • Инструмент – 45000 рублей.
  • Оставшиеся расходники и материалы – 8000 рублей.
  • Общий бюджет – 112000 рублей.

ShurickFУчастник FORUMHOUSE

Напомню: бригада хотела от 140 тыс. Грубо считая стоимость работ, равной стоимости материалов и расходников, получаем оценочную «рыночную» стоимость 118 тыс. Я уложился в 112 тыс., при этом накупил инструмента с запасом расходников на 53 тыс., который мне еще не один раз послужит. Да и металл не весь израсходовал. И я уверен в том, что все сделал качественно, для себя. А если где и накосячил, то сам с себя спрашивать буду. Надеюсь, лет 30 простоит, а там уж сын придет с каким-нибудь карманным 3-4-5-6D нанопринтером, печатающим невозможными материалами на невидимых поверхностях, и сделает так, как ему будет нужно.
